SAPHIR 829 PUSH-PULL CLASSE A

1 590,00 1 090,00 TTC ( 1 090,00 HT)

L’amplificateur SAPHIR 829 classe A délivre 2x25w rms sur 8 ohms. Il est doté d’une interface RCA, Bluetooth et d’un correcteur physiologique exclusifs ONAIR.VISION. Le SAPHIR 829  prendra place dans votre salon pour le plaisir de vos yeux et vos oreilles !

Commercialisation Juillet 2020

Rupture de stock

Catégorie : Étiquettes : , ,

Description

Hits: 148

SAPHIR 829 :
D'UN ÉMETTEUR RADIO A UN AMPLIFICATEUR HI-FI

D’un émetteur VHF militaire de 1950 à un amplificateur audio en 2020

La gamme d’amplificateurs SAPHIR-AERO se voit donc enrichie du nouveau modèle SAPHIR 829. Un amplificateur HI-FI qui délivre 2x25W rms sur 8Ω.

La singularité de cet amplificateur est d’être doté de tubes de puissances conçus pour des émetteurs aéronautiques VHF Américains des années 1940-1950. Le tube original référencé 829-B est une double tétrode embarquée dans la même capsule de verre.

Son utilisation en basse fréquence est étonnante et permet de réaliser un amplificateur HI-FI puissant et très peu encombrant à la fois. Accompagnés d’un certain nombre de circuits électroniques exclusifs ONAIR.VISION, le SAPHIR 829 se livre tout en puissance et rondeur à la fois.

SAPHIR 829 : LA FAMILLE S'AGRANDIT

Le SAPHIR 829 rejoint la famille SAPHIR pour vous surprendre !

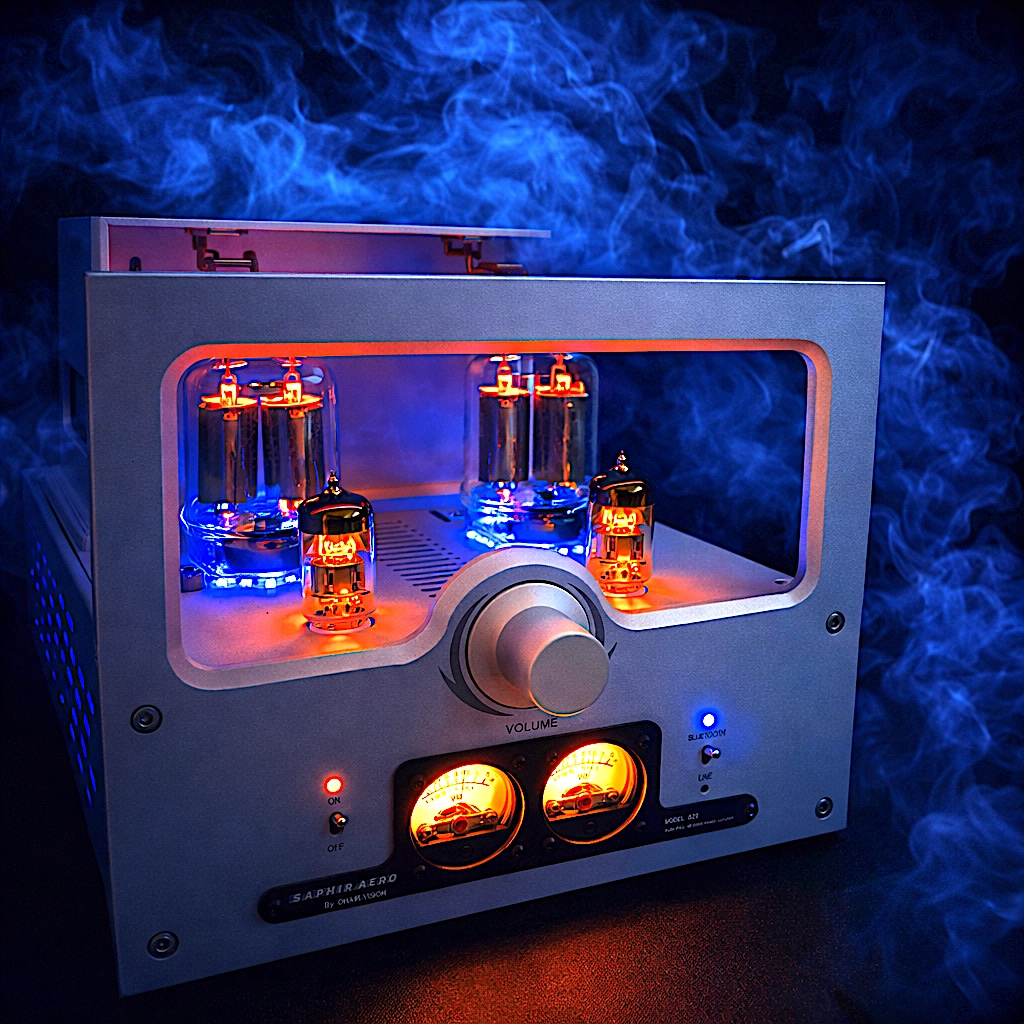

La famille SAPHIR : de gauche à droite : SAPHIR AERO SX6 classe A - SAPHIR 829 classe A - SAPHIR DX8 classe D

Plutôt qu’un savant discours marketing des temps modernes, voici une approche  technique du SAPHIR 829 et de l’ensemble de ses caractéristiques. N’hésitez pas à nous contacter pour toute question. ( info@onairshop.fr )

SAPHIR 829 : LES POINTS FORTS

  • Tubes pré-amplificateur et déphaseur : 12AX7 TUNG-SOL
  • Tubes de puissance : FU-29
  • Haute tension régulée par transistor MOSFET
  • Correcteur physiologique exclusif ONAIR.VISION
  • Interface Bluetooth 5.0
  • Vumètres traditionnels ONAIR.VISION
  • BIAS Monitor exclusif ONAIR.VISION
  • Système de protection des enceintes

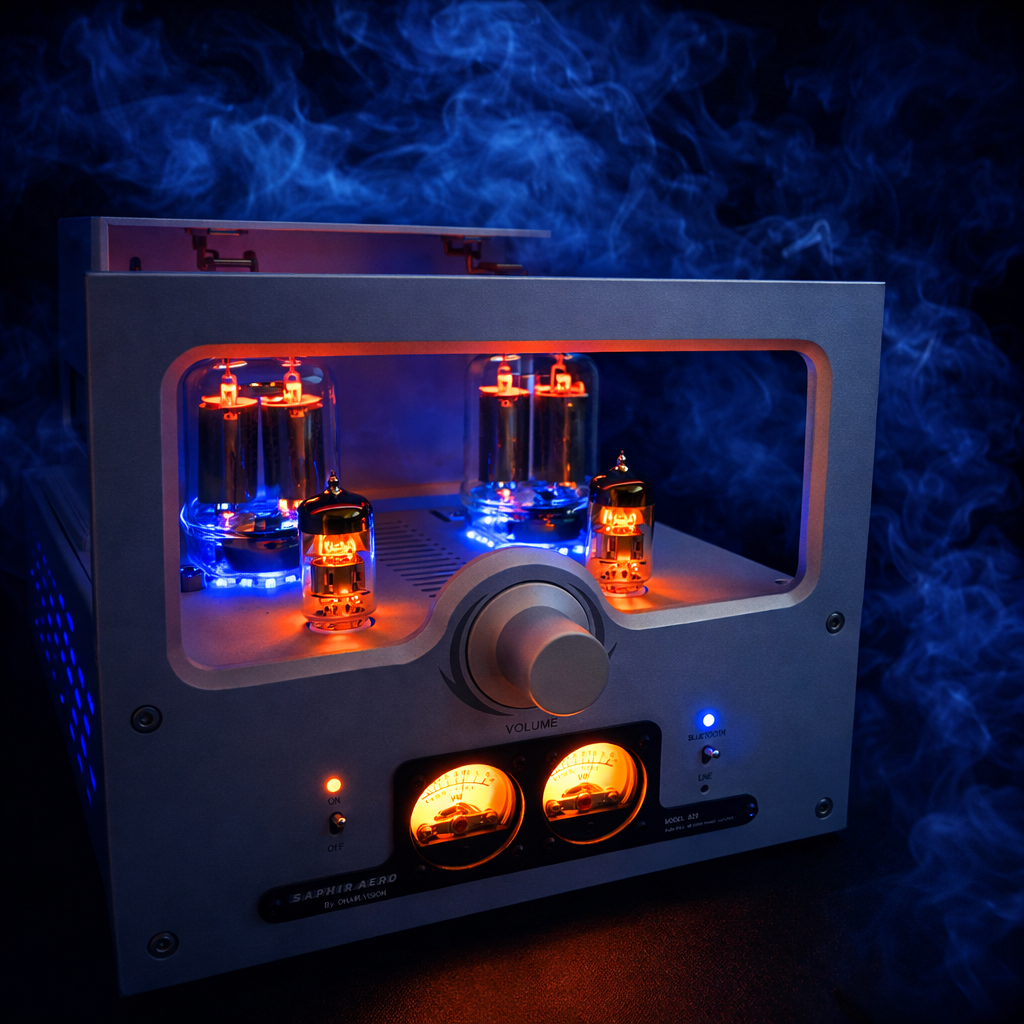

DESIGN FACE AVANT ONAIR.VISION

SAPHIR 829 : EN DETAIL

Sur le modèle SAPHIR 829 les vumètres indiquent le niveau audio d’entrée. Le signal mesuré est prélevé à l’entrée du filtre Loudness et mesure donc le niveau quelque soit la source RCA ou Bluetooth.

Les vumètres sont pilotés par un dispositif d’intégration ONAIR.VISION avec le rappel des constantes de temps traditionnelles de  300ms.

CARTE CONTROLEUR VUMETRE

Le synoptique ci-dessous présente le fonctionnement global du SAPHIR 829. Le chemin du signal audio est le moins perturbé possible. Le sélecteur audio qui permet le choix entre la source Bluetooth ou RCA est piloté à distance afin de contenir le signal audio.

TETRODE

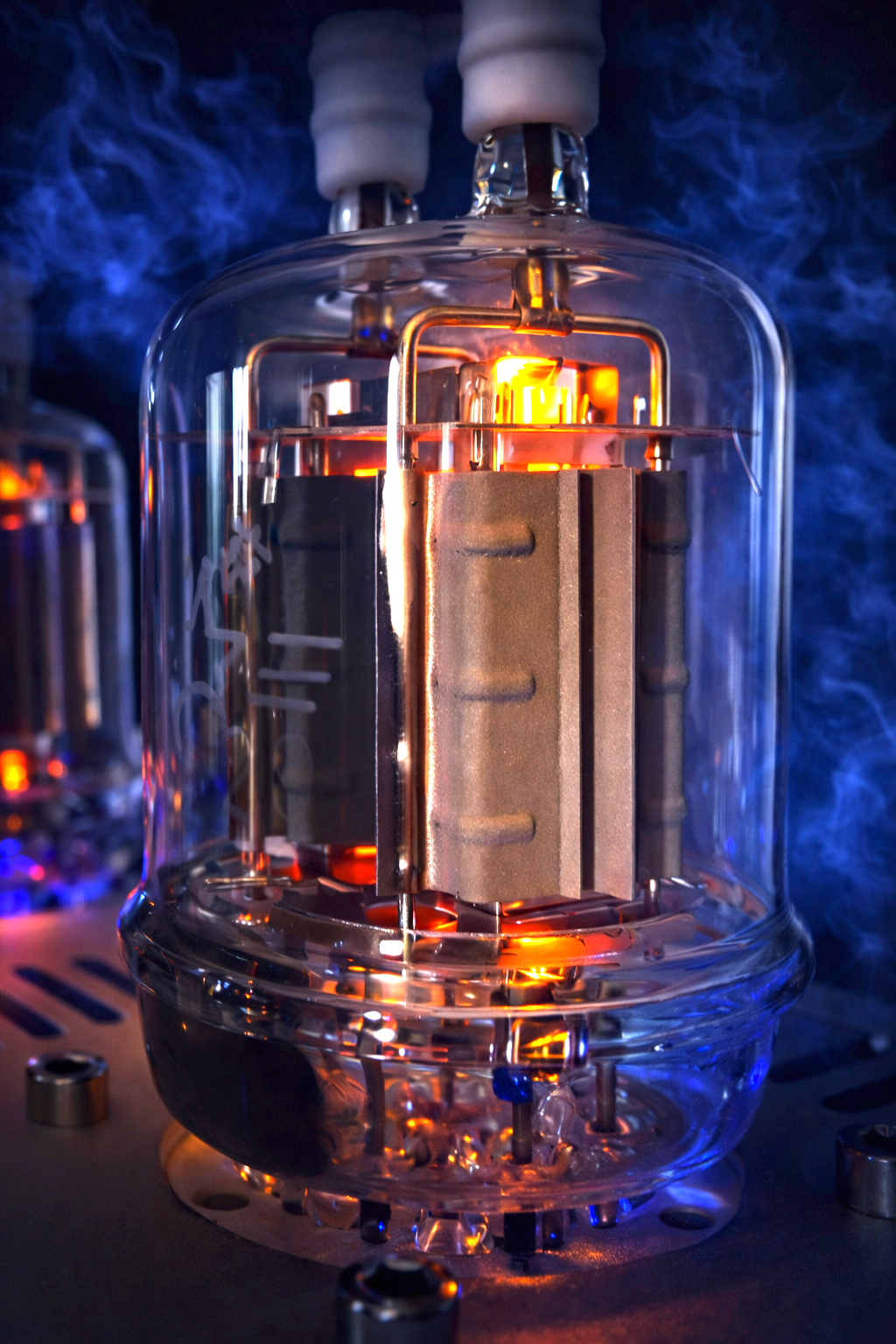

La double tétrode FU-29 est conçue à partir des caractéristiques du tube original Américain 829-B apparu dans les années 1945 pour des émetteurs VHF de l’US NAVY (200 Mhz).

Ce tube à faisceau dirigé a la capacité de développer plus de 40W à 200 Mhz en montage push-pull classe AB voire 100W en classe C (télégraphie). Dans  cette version “audio HI-FI” la puissance de 25W est délivrée par un montage push-pull classe A.

Leurs capacités  impulsionnelles les rendent surprenant dans la restitution des dynamiques audio les plus extrêmes.

Astuce : Soyez patient avant “de monter les watt” et laissez lui le temps de s’installer dans votre salon ! Laisser le SAPHIR 829  mijoter pendant 20 minutes et après laissez-vous surprendre !

Un peu de théorie :

Comme nous le répétons à chaque fois, l’un des avantages de l’amplification à tube réside notamment dans la distorsion harmonique paire et donc non dissonante. Ces harmoniques sont induites par le fait que les  courbes caractéristiques des tubes ne sont pas équidistantes et que le signal reproduit est ainsi asymétrique.

Un signal périodique asymétrique voit l’apparition d’harmoniques paires et aucune impaire.

La figure ci-contre montre cette asymétrie typique du signal anodique.

Signal produit asymétrique
Le chemin du signal audio est extrêmement court entre l’entrée et la sortie, seulement 2 tubes seront nécessaires.

La réponse en fréquence est d’une linéarité exemplaire, aucune contre réaction et la polarisation classe A conduisent l’ensemble du SAPHIR 829 à livrer un signal d’une finesse incroyable.
12AX7-TS

Le mariage 12AX7-TS Russie – FU-29 Chine est vraiment surprenant, rondeur et précision. Les origines du tube FU-29 pour les émetteurs radio VHF et ses capacités dans les régimes impulsionnels révèlent un rendu audio d’une dynamique incontestable et ce, aussi bien dans le bas que haut du spectre et sans agressivité avec une linéarité exceptionnelle. (voir courbe de réponse en fréquence ci-après)

Le point de fonctionnement de la   triode 12AX7-TS est fixée pour un fonctionnement parfaitement linéaire.

La triode de déphasage et pilotage de la FU29  dispose de son point de fonctionnement à 1,4 mA sur la portion de courbe parfaitement linéaire.

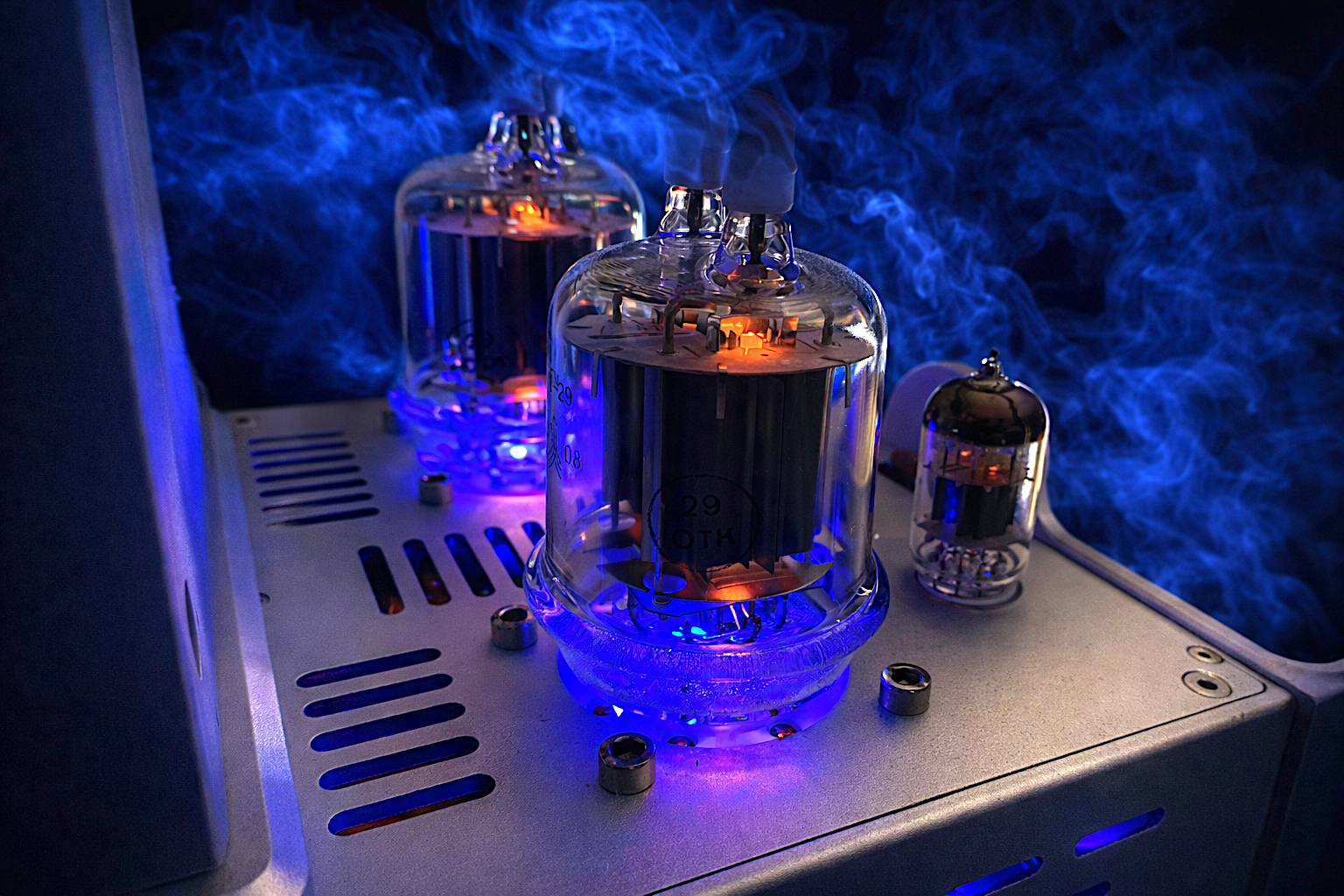

Le couple 12AX7-TS (Russie) et la FU-29 (Chine)

En régime dynamique, on relève 40Vcc sur une charge résistive-inductive de 8Ω (typique charge HP), soit l’équivalent de 25W rms et l’écrêtage n’est pas atteint.

La mesure de la bande passante est réalisée en injectant un signal sinusoïdal sur les entrées RCA, le correcteur physiologique désactivé et une charge résistive de 8Ω sur chaque sortie.
Réponse en fréquence du SAPHIR 829

SAPHIR 829 : LES ORIGINES US NAVY

Nous avons testé plusieurs tubes de puissance du type 829-B avec les références Américaines 829-B, 3E29 avec certains d’entre-eux datant de 1945 puis les GU-29 Russe ainsi que la version Chinoise FU-29
829B RCA (USA)
3E29 FFA (USA)
BOITE 829B 1945 (USA)
FU29 (CHINE)
GU29 (RUSSIE)

L’attelage  GU-29 Russe et 12AX7-TS Russe donne surtout dans la nostalgie !

Se dire qu’une lampe fabriquée en 1970 copie du modèle Américain 829B, en pleine guerre froide, qui a conservé toutes ses caractéristiques chante et s’illumine 50 ans après comme au premier jour reste une part de magie !

GU29 (RUSSIE)
BOITE GU29 1970 (RUSSIE)
Techniquement les réponses sont quasi identiques en terme de bande passante, des variations de courants de repos d’une lampe à l’autre montrent des  différences minimes et à l’écoute il est difficile de les départager.

Les tubes FU-29 (Chine) accompagnent la version commercialisée du SAPHIR 829. Meilleur compromis entre rendu audio et disponibilité des tubes.

Les tubes anciens peuvent présenter  des défauts  ils sont donc à manipuler et utiliser avec précautions
(arcs électriques, surchauffes,etc..)

Dans tous les cas, si vous le désirez, vous disposez toujours du choix de vos tubes de puissance puisque le SAPHIR 829 règle sa polarisation automatiquement. Le système BIAS MONITOR ONAIR.VISION vous indique en temps réel l’état de vos tubes de puissances.

La lueur bleutée projetée sous les tubes de puissance FU29 (photo à gauche) bascule en rouge (photo à droite) lorsque leurs caractéristiques ont vieilli et ne permettent plus une restitution correcte.

Cette lueur rouge apparait également à l’allumage du SAPHIR 829 le temps pour les tubes de chauffer et s’installer. Cette lueur rouge est tout a fait normale à ce moment, elle bascule en bleu entre 10 et 20 secondes.

Si vous souhaitez changer de tubes, prenez bien soin de respecter les références compatibles indiquées ci-dessous et de vérifier qu’ils sont en bon état avant de les installer, l’amplificateur éteint depuis 5 minutes et les enceintes déconnectés de l’amplificateur. (Même si le système de protection isole vos enceintes, prenez pour habitude de tout débrancher avant d’intervenir pour changer les tubes)

  • 829B USA (RCA)
  • 3E29 USA (RCA)
  • GU29 (RUSSIE)
  • FU29 CHINE
  • 4451 ALLEMAGNE (RFT ELECTRONIC)
  • QQE04/60 PAYS BAS (PHILIPS)

Le web abrite de nombreux escrocs , méfiez-vous de certains site web  qui vous annoncerons que le tube 4453=829B c’est totalement faux ! Soyez attentifs aux seules références ci-dessus compatibles avec la 829B originale. Les fiches techniques téléchargeables sont disponibles en bas de page.

La particularité de ces tubes de puissance réside notamment dans deux tétrodes embarquées dans la même enveloppe. A priori on les trouve relativement identiques ce qui évite la question récurrente de trouver des tubes appairés.

Le SAPHIR 829 est un modèle PUSH-PULL Classe A avec un point de repos fixé à 30 mA par Tétrode, soit 60 mA pour un tube de puissance et une puissance dissipée au repos de 30W.

Les tubes de pré-amplification et déphasage sont des 12AX7-TS, une référence de fabrication Russe estampillées TUNG-SOL (TS).

Une carte électronique SUPERVISOR pilote et délivre au SAPHIR 829 les alimentations électriques nécessaires. La très haute tension nécessaire au tube de puissance (500V) est régulée par un transistor MOSFET.

Cette technique permet notamment de se passer de self de choc encombrantes et de proposer une mise sous tension progressive (260ms)

Comme nous l’avions vu pour le pré-ampli SAPHIR 88 cette régulation intervient de façon décisive dans le rendu audio avec notamment une absence totale de ronflement résiduel induit par une alimentation mal filtrée.

Le redressement de la haute tension est réalisée par un pont de diode et non une lampe redresseur. Cette solution moderne apporte une meilleure dynamique sans trahir l’esprit d’un ampli à lampe.

A noter :

  • le chauffage des lampes de pré-amplification et déphaseurs 12AX7-TS est réalisé en tension continue. Cette méthode connait beaucoup de controverses mais notre expérience montre une réduction drastique des “ronflettes” avec cette méthode.
  • Un système de protection isole vos enceintes au démarrage et à l’extinction du SAPHIR 829 les protégeant ainsi de toutes les éventuelles perturbations induites par les transitoires dans les phases de démarrage ou d’arrêt.
  • La mise sous tension du transformateur de l’alimentation principale est réalisée via le système “Zero crossing control” et protège le SAPHIR 829 ainsi que votre installation électrique d’une mise en service brutale.

CORRECTEUR PHYSIOLOGIQUE "LOUDNESS"

Lors de nos échanges avec nos clients, nombreux ont soulevé la question de l’écoute à bas niveau et comme tout le monde n’a peut-être pas la chance d’être équipé d’enceintes à haut rendement ou de caissons de basse, la nécessité  d’un correcteur “Loudness” c’est imposé.

Ce correcteur “Loudness” est particulièrement étudié pour ne pas générer de souffle il est donc “passif” mais vous garanti une correction physiologique surprenante !

Le SAPHIR 829 est doté de ce  correcteur exclusif ONAIR.VISION qui relèvera les basses et aiguës et rendra votre écoute à bas volume très agréable.

Correcteur physiologique ONAIR.VISION
LOUDNESS INACTIF

La Led “ON/OFF” s’illumine en vert lorsque le Loudness est inactif et en rouge lorsqu’il est actif.

A noter que les vumètres ne tiennent pas compte du Loudness et affichent toujours le niveau du signal non traité  RCA ou  Bluetooth.

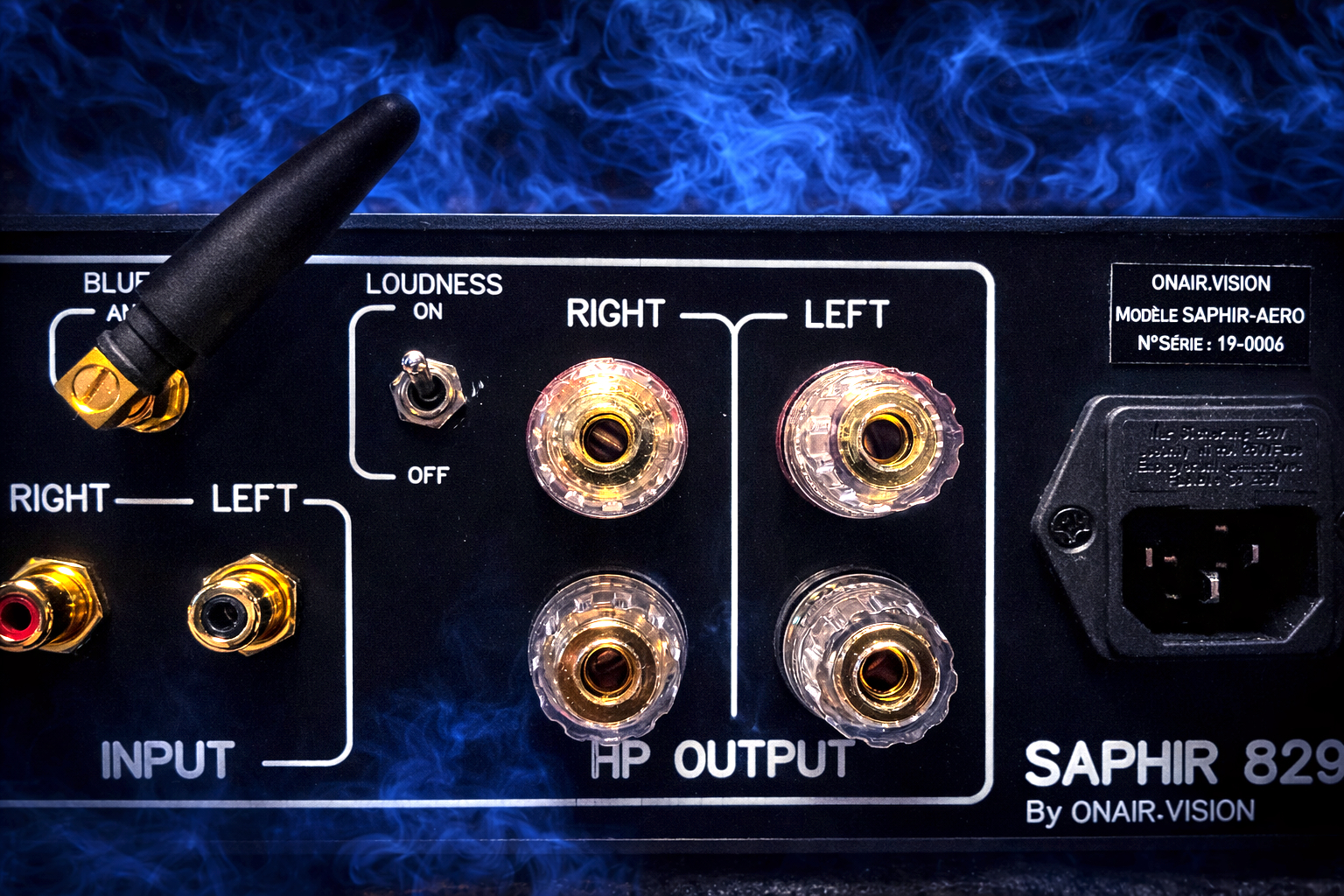

LOUDNESS ACTIF

Le prémontage est réalisé en Chine, les usinages et l’intégration finale sont réalisés en France dans les ateliers ONAIR.VISION

Tous nos amplificateurs et particulièrement les amplificateurs à tubes sont rodés sur une période cumulée de 20 heures afin de nous assurer d’aucun défaut de jeunesse. Les tubes sont ensuite rangés dans leur boite spéciale anti-choc pour la livraison.

DOCUMENTS TECHNIQUES

Notice SAPHIR 829 téléchargeable :

Notice du SAPHIR 829

TELECHARGER

Envoyer le lien de téléchargement à :

Documents caractéristiques des tubes téléchargeables :

QQE06-40 PHILIPS (PAYS-BAS)(doc)

TELECHARGER

Envoyer le lien de téléchargement à :

3E29 (USA)

TELECHARGER

Envoyer le lien de téléchargement à :

829B CSF (USA)

TELECHARGER

Envoyer le lien de téléchargement à :

829B RCA (USA)

TELECHARGER

Envoyer le lien de téléchargement à :

GU29 (RUSSIE)

TELECHARGER

Envoyer le lien de téléchargement à :

QQE06-40 PHILIPS (PAYS-BAS)

TELECHARGER

Envoyer le lien de téléchargement à :

GU29 ORIGINAL NOTICE (RUSSIE)

TELECHARGER

Envoyer le lien de téléchargement à :

Informations complémentaires

Poids 15 kg
Dimensions 40 × 30 × 30 cm
