JALANE MK2 — Quand le passé éclaire le présent et que chaque écoute devient une émotion.
A quoi ça sert ?

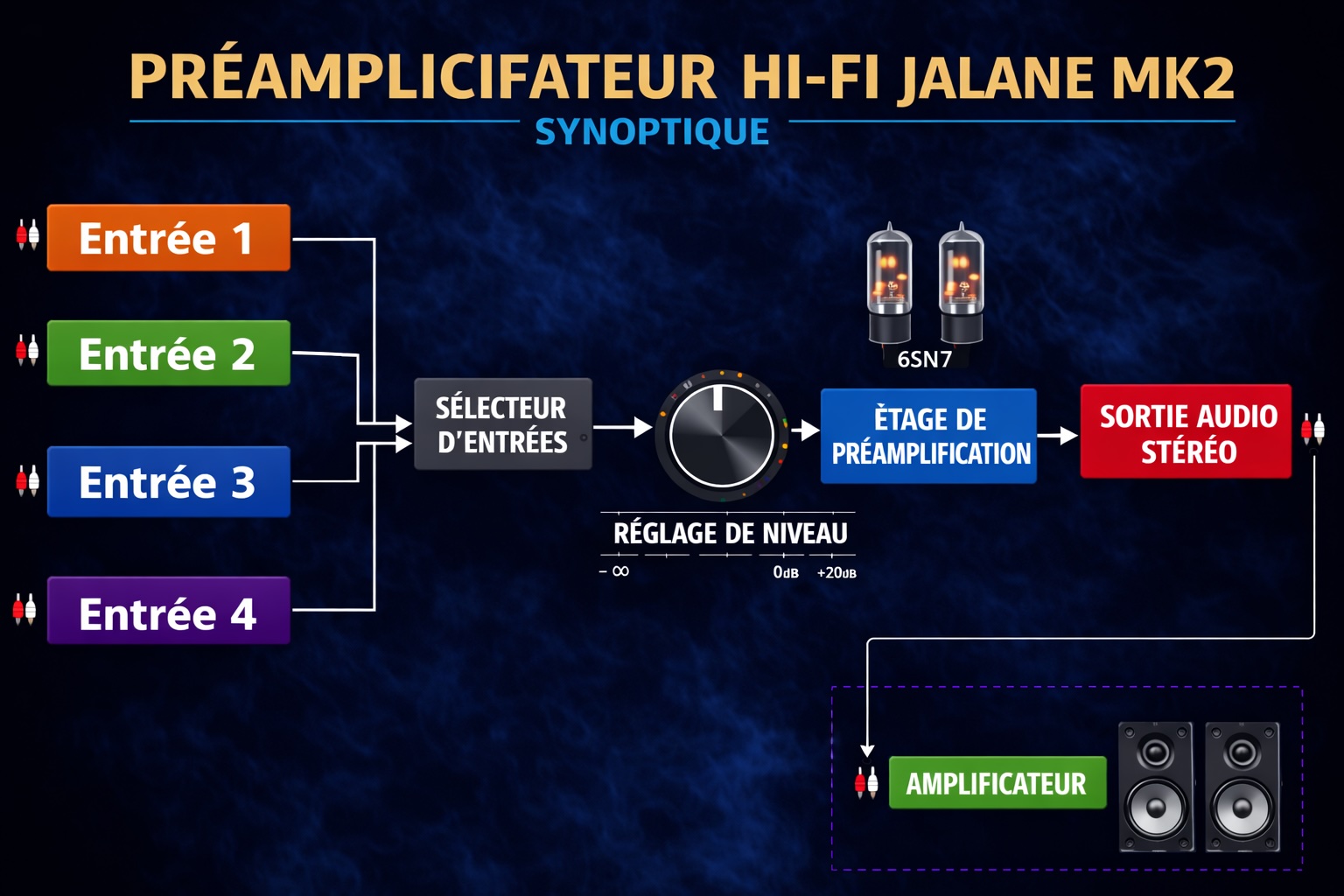

Le pré ampli SAPHIR JALANE MK2 rassemble vos sources audio, pré-amplifie le signal et le transmettre à votre système d’écoute.

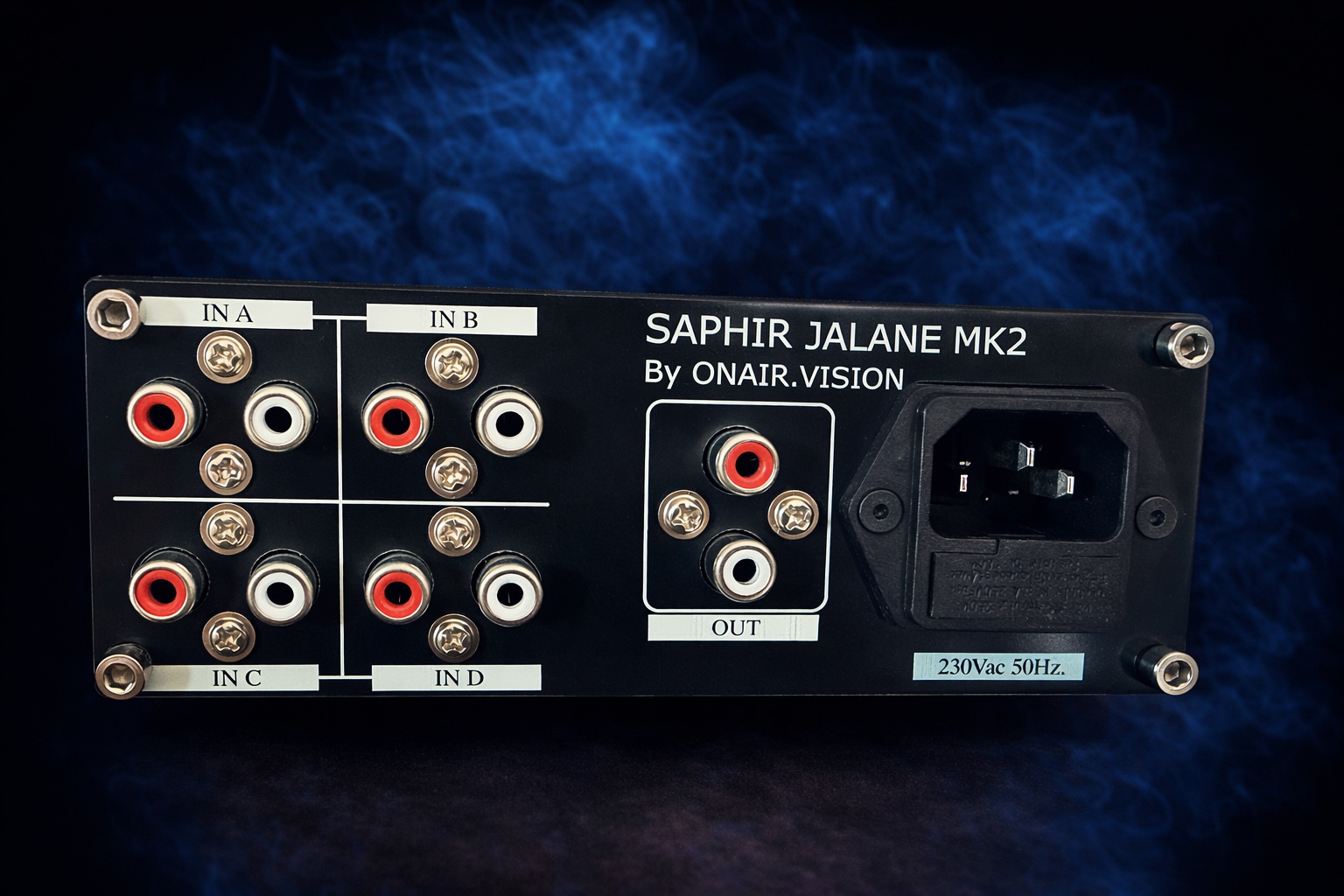

4 entrées analogiques (niveau ligne -10dBv) sont disponibles en face arrière et permettent de relier la plus part de vos équipements HI-FI avec des câbles RCA stéréo.
Avec le préamplificateur SAPHIR JALANE MK2, chaque signal est traité avec finesse et précision. Lorsque cela est nécessaire, il apporte le gain idéal jusqu’à +20dB pour révéler toute la richesse de vos sources, sans jamais les dénaturer.
Un son plus vivant, plus dynamique, avec davantage de relief. Les timbres gagnent en couleurs, les attaques en énergie, et vos musiques retrouvent ce peps qui fait toute la différence entre écouter… et ressentir !
Les connecteurs audio RCA stéréo assurent les liaisons avec les équipements. Le socle de la fiche d’alimentation électrique porte le fusible de protection.

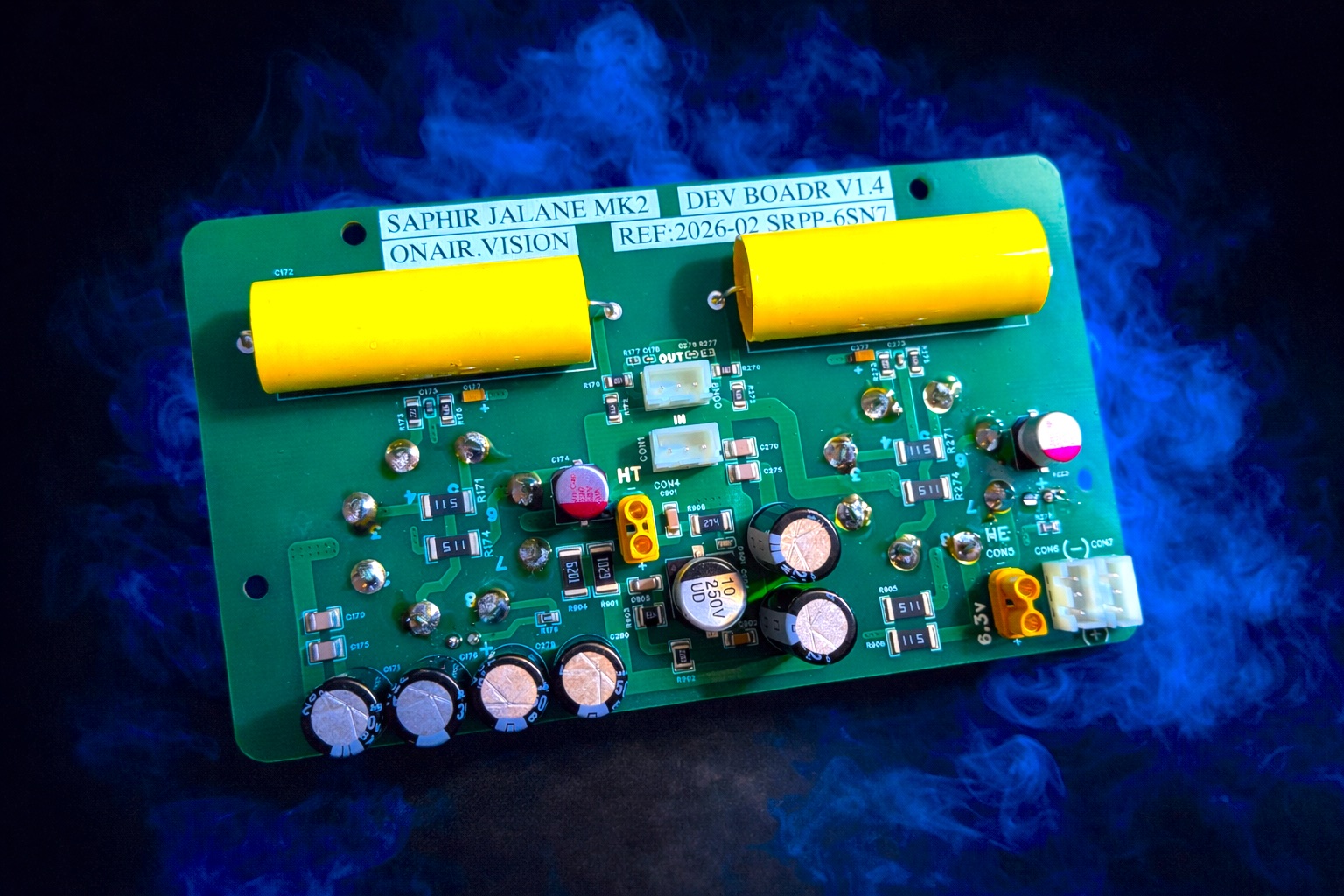

Le préamplificateur SAPHIR JALANE MK2 s’inspire de son petit frère sortie en 2021 avec son montage à lampe SRPP (Shunted Regulated Push Pull) mais dans cette nouvelle version nous utilisons des lampes 6SN7.
Ce nouveau projet a été animé par la volonté d’un design plus « vintage » avec une présence des tubes plus affirmée.
Un mariage audacieux entre héritage vintage et design contemporain.
Quelques soient les marques choisis des lampes 6SN7, elles sont fièrement exposées et diffusent une lumière chaleureuse et un son qui évoque l’âge d’or de la haute fidélité.

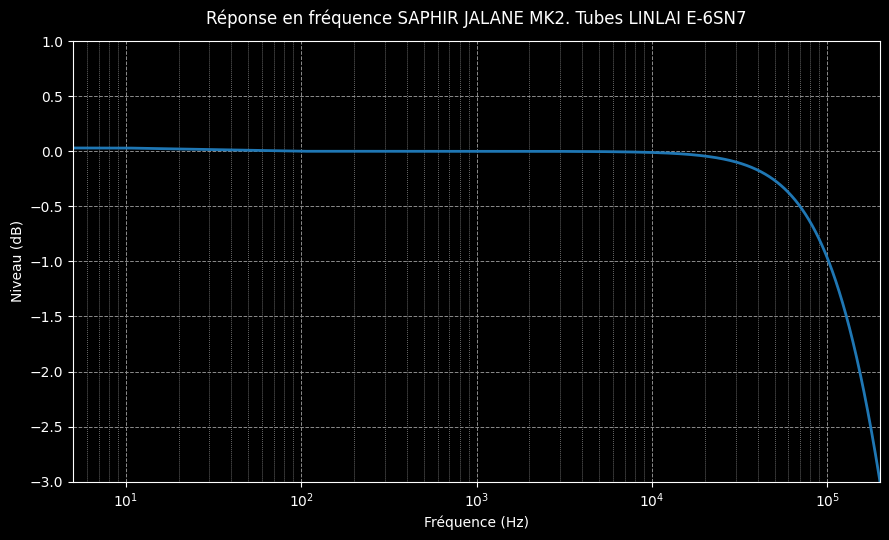

La réponse en fréquence est extrême et d’une parfaite linéarité. Un filtre passe-bas coupe à 200 Khz par principe afin d’éviter des instabilités.
Le point de fonctionnement est fixé à 5,5mA, le choix des composants est donc fondamental pour obtenir un taux de distorsion inférieur à 0,02 %. (mesuré par analyse spectrale F=1KHz à -10dBv)

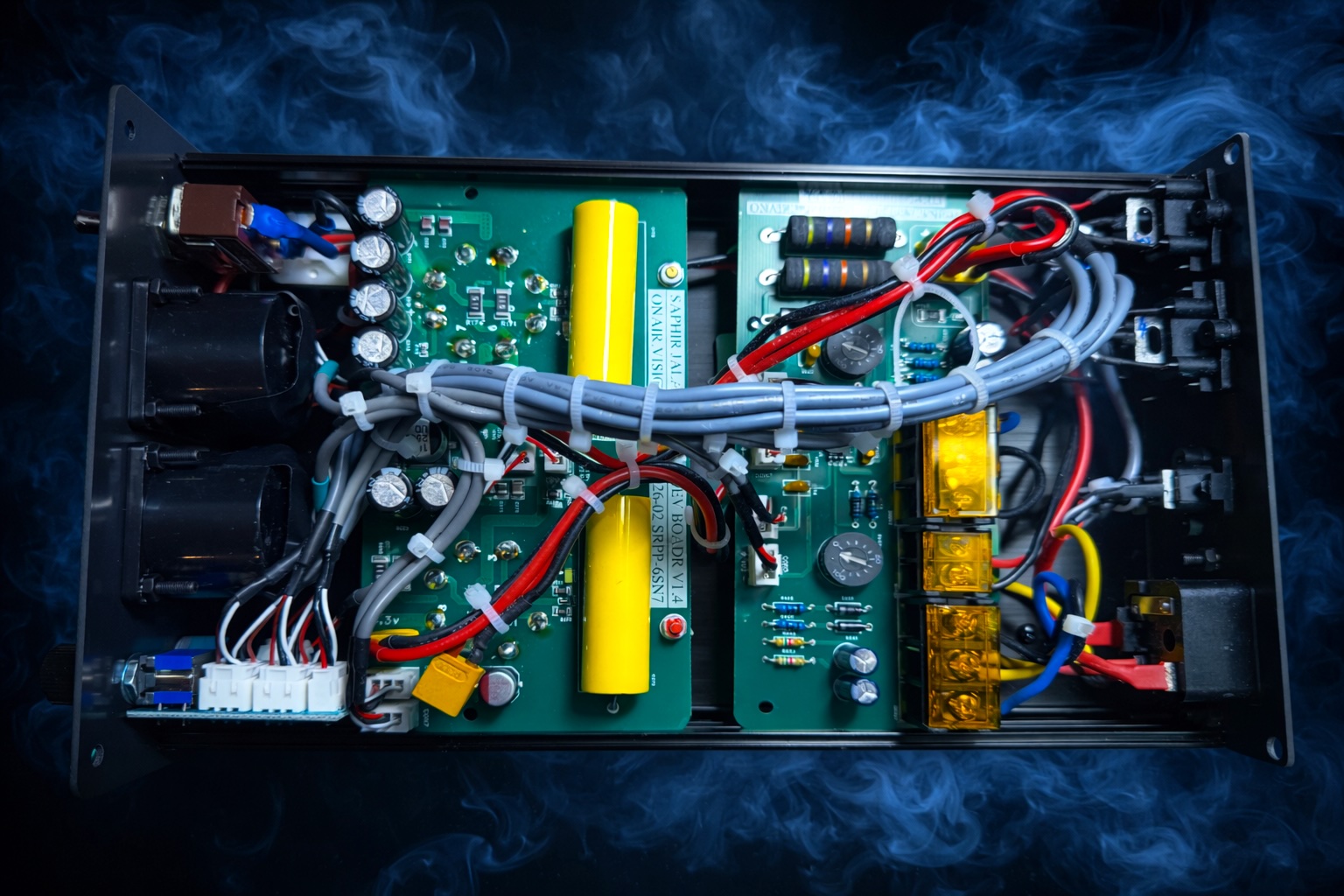

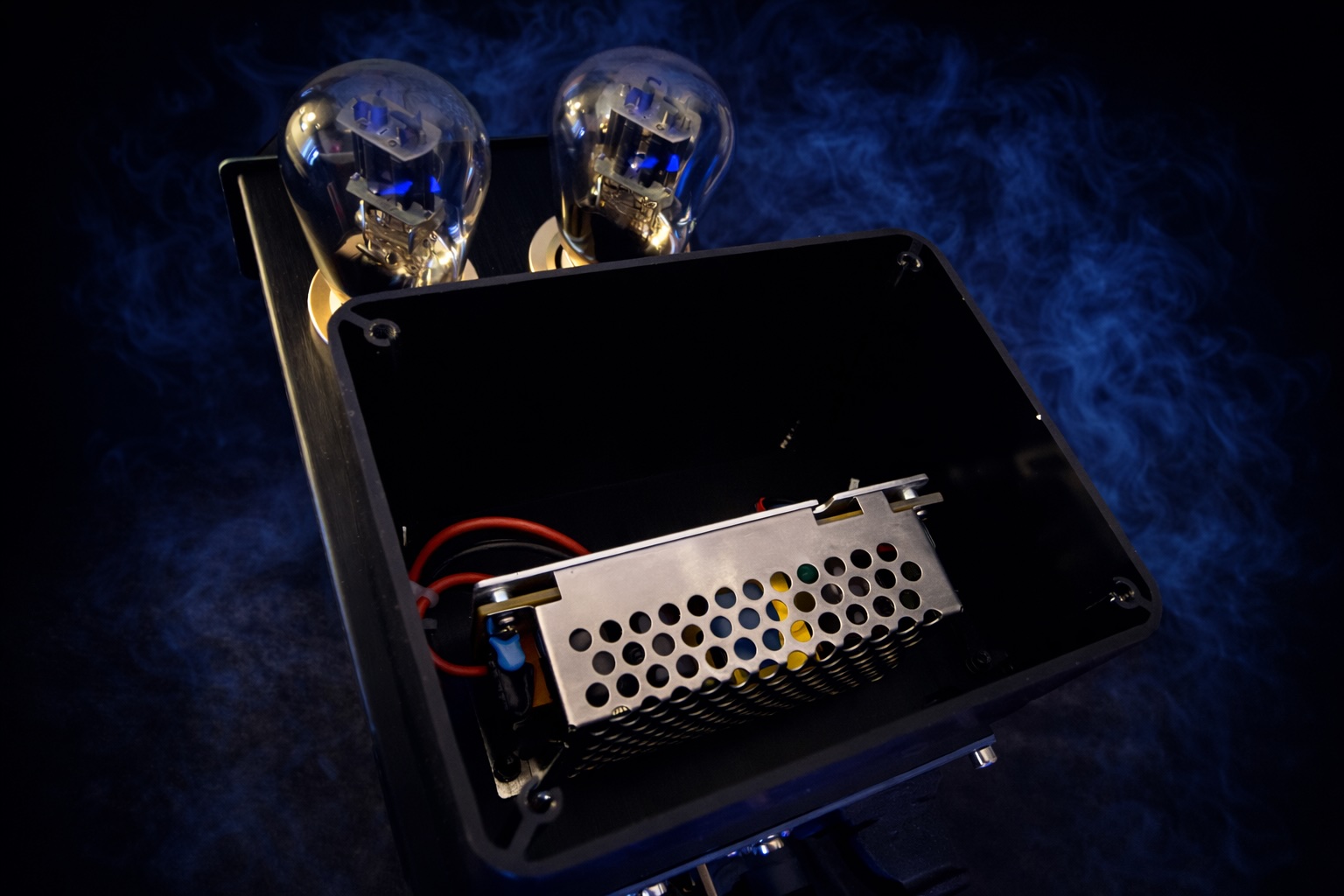

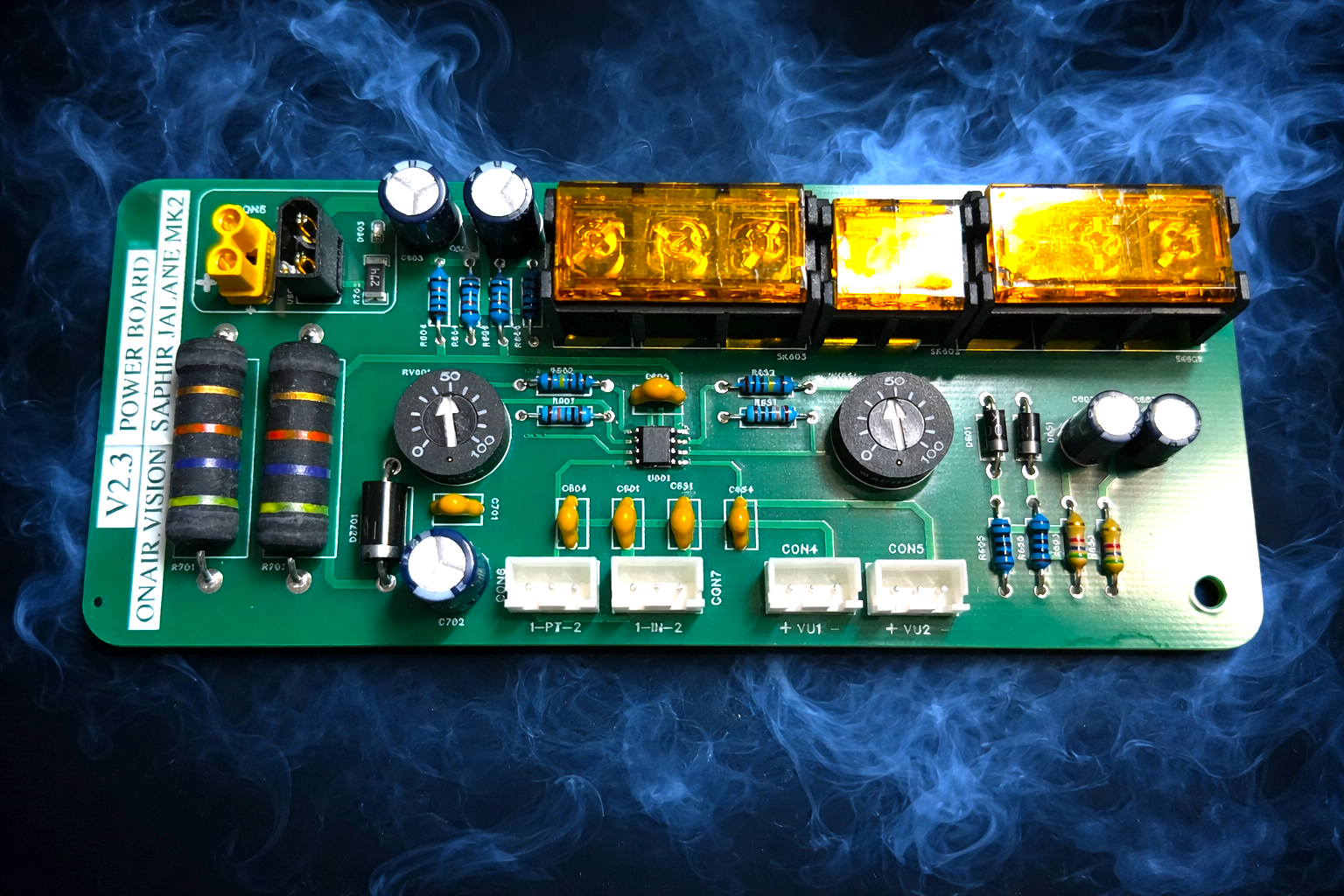

Une alimentation spécialement conçue pour notre cas d’usage avec deux sources distinctes. L’une de 6,3V pour le chauffage des filaments et la seconde de 280V pour les circuits audios. Cette alimentation est installée dans une double cage de Faraday.
Les avantages de notre alimentation SMPS :
- Mise sous tension temporisée et progressive de la haute tension
- Puissance de chauffage filament suffisante pour couvrir une variété de 6SN7
- Alimentations distinctes Haute tension et filament
- Haut rendement électrique
- Réduction de l’encombrement
- Faible poids
Un choix multiple de tubes 6SN7
Il faut bien l’avouer, le choix des lampes est une question très personnelle qui mêle l’esthétique au rendu sonore. Les tubes présentés ci-dessous sont de très bonnes factures.

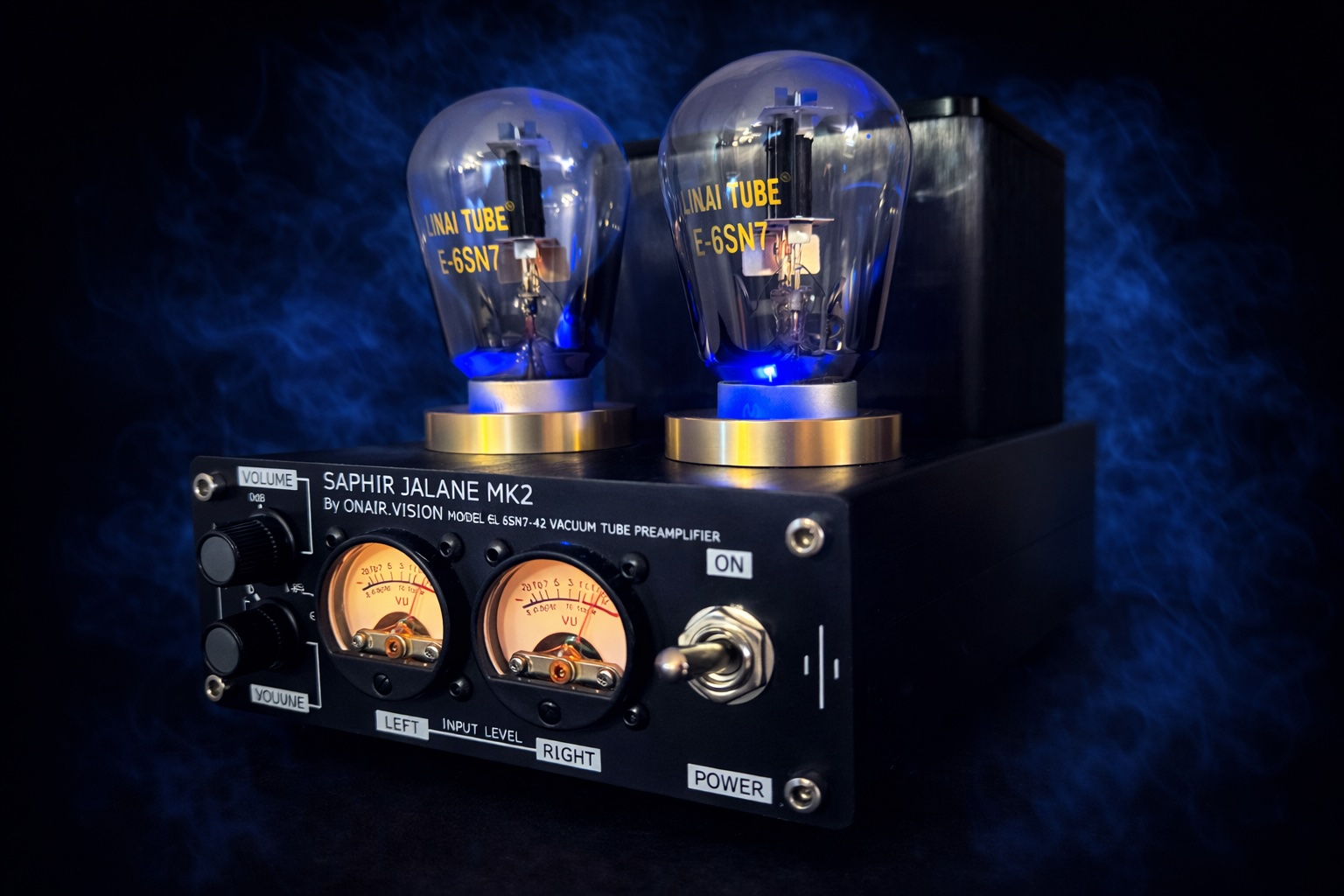

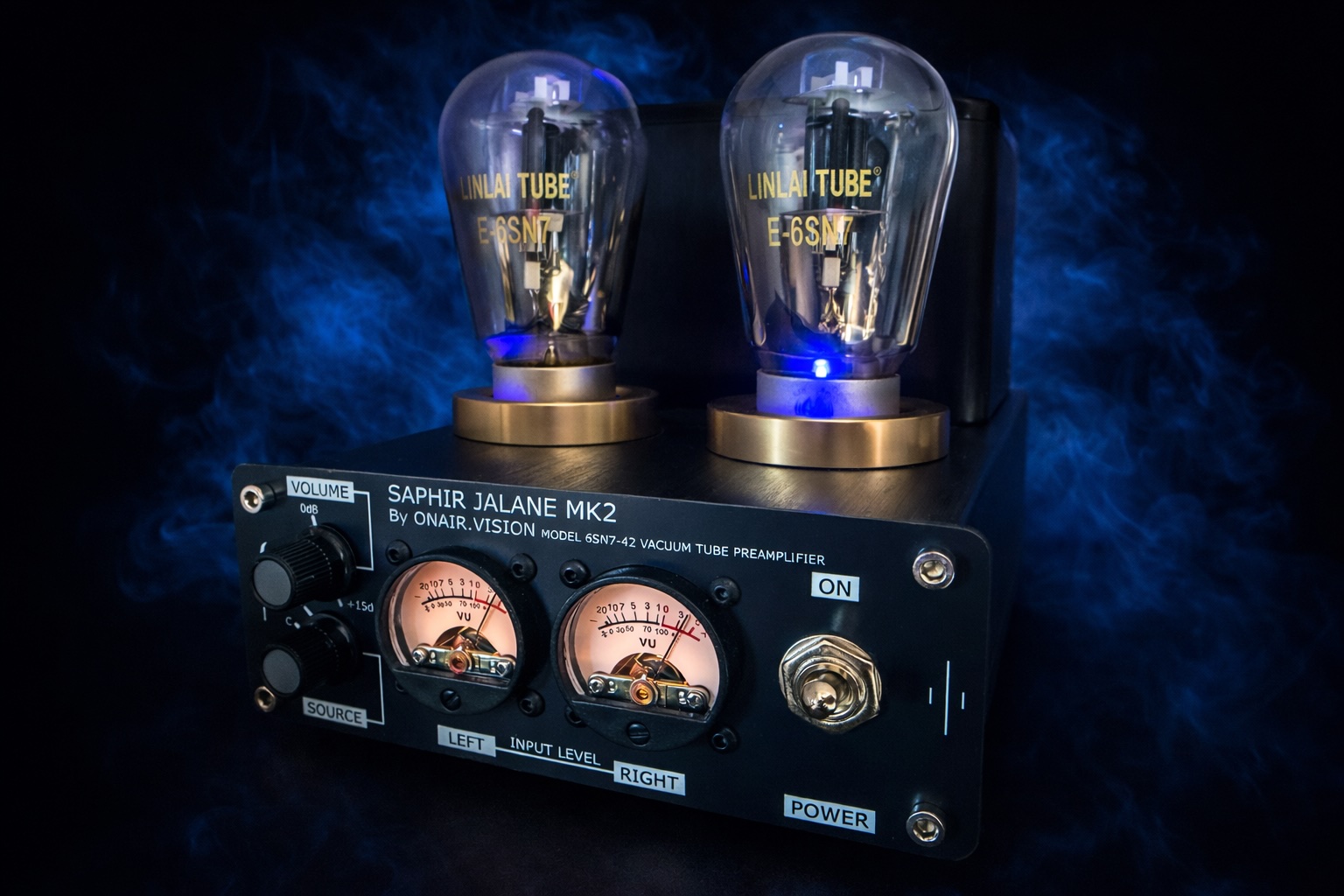

Attelage E-6SN7 LANLAI (Origine Chine)

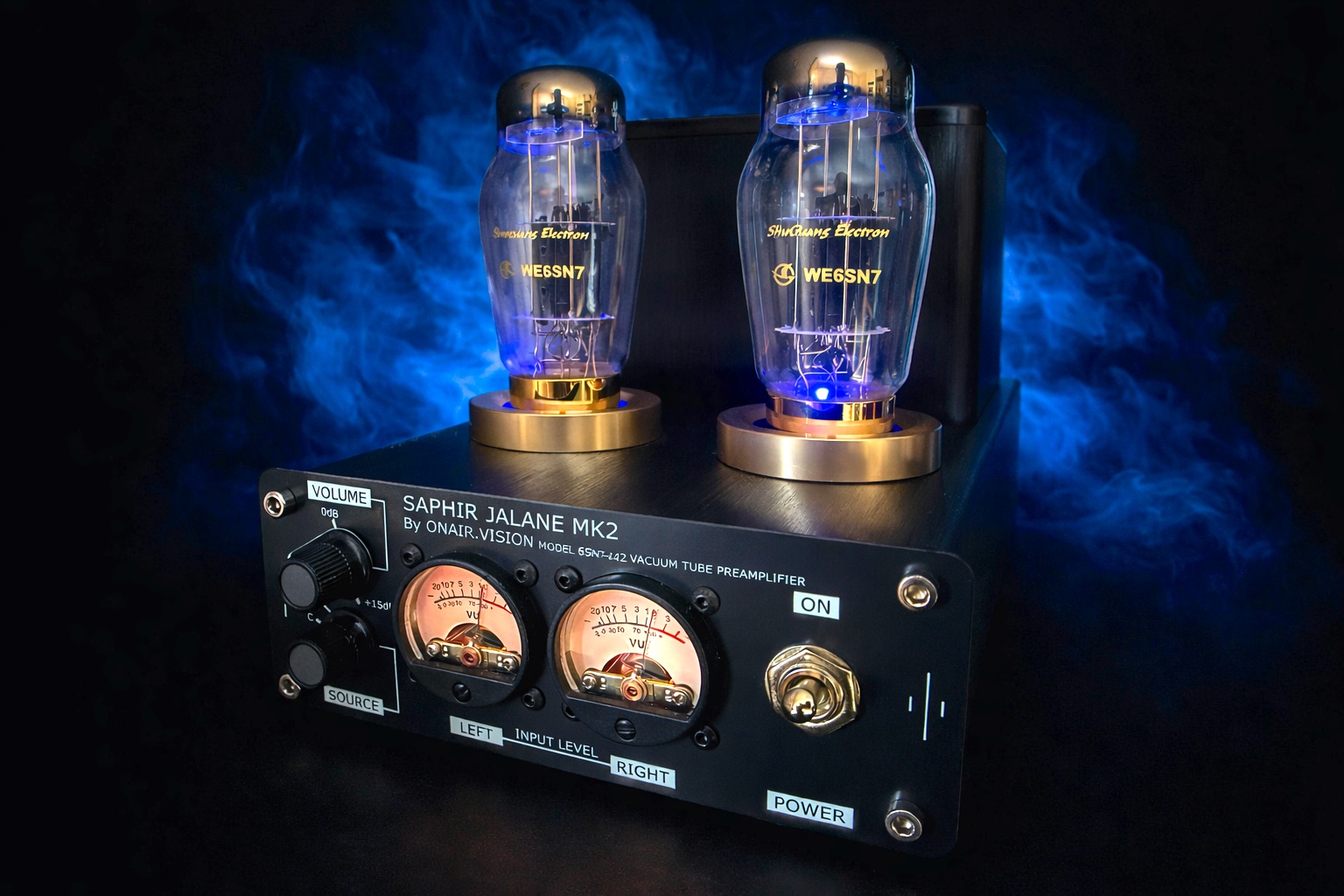

Attelage WE6SN7 SHU GUANG (Origine Chine)

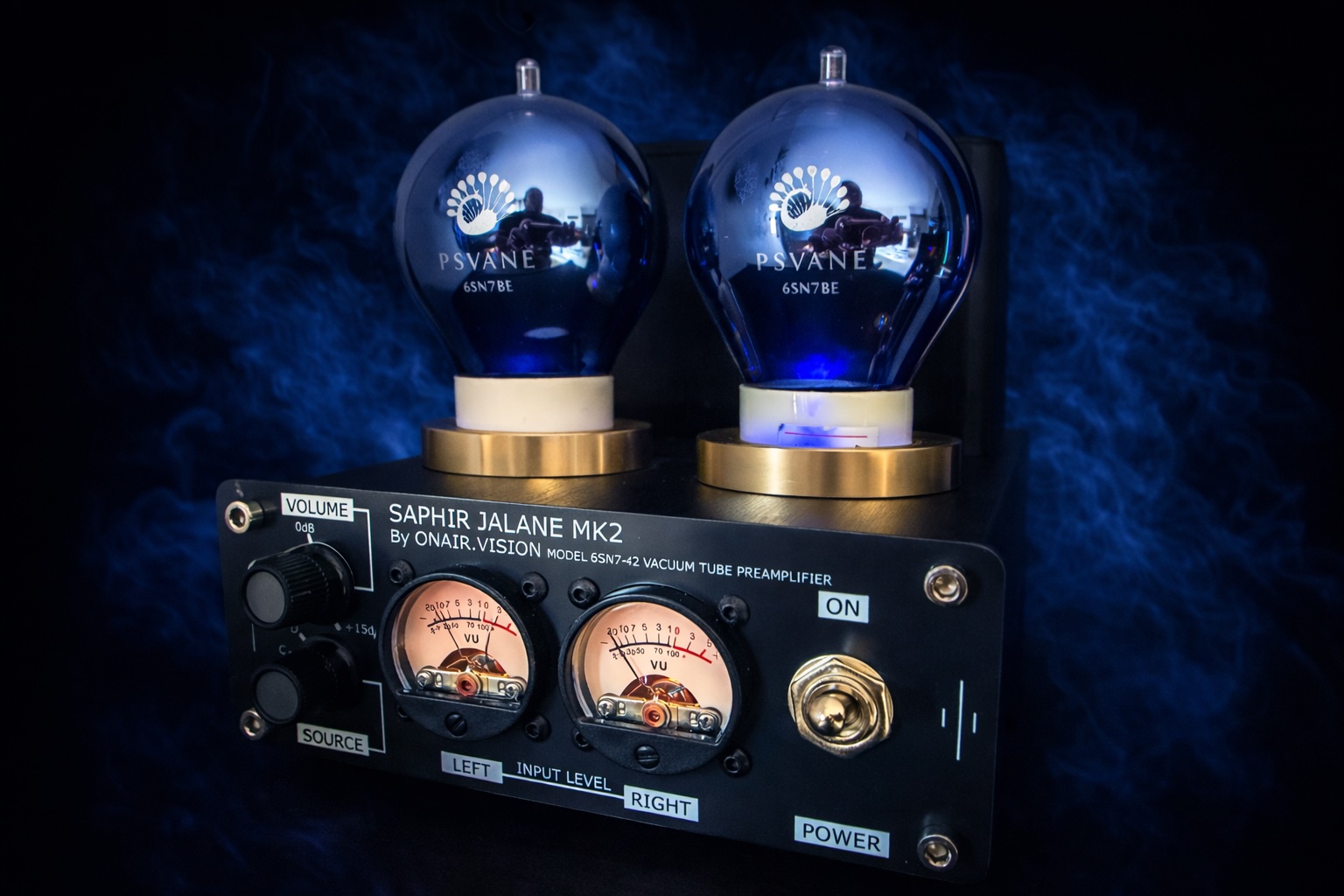

Attelage 6SN7-BE PSVANE (Origine Chine)

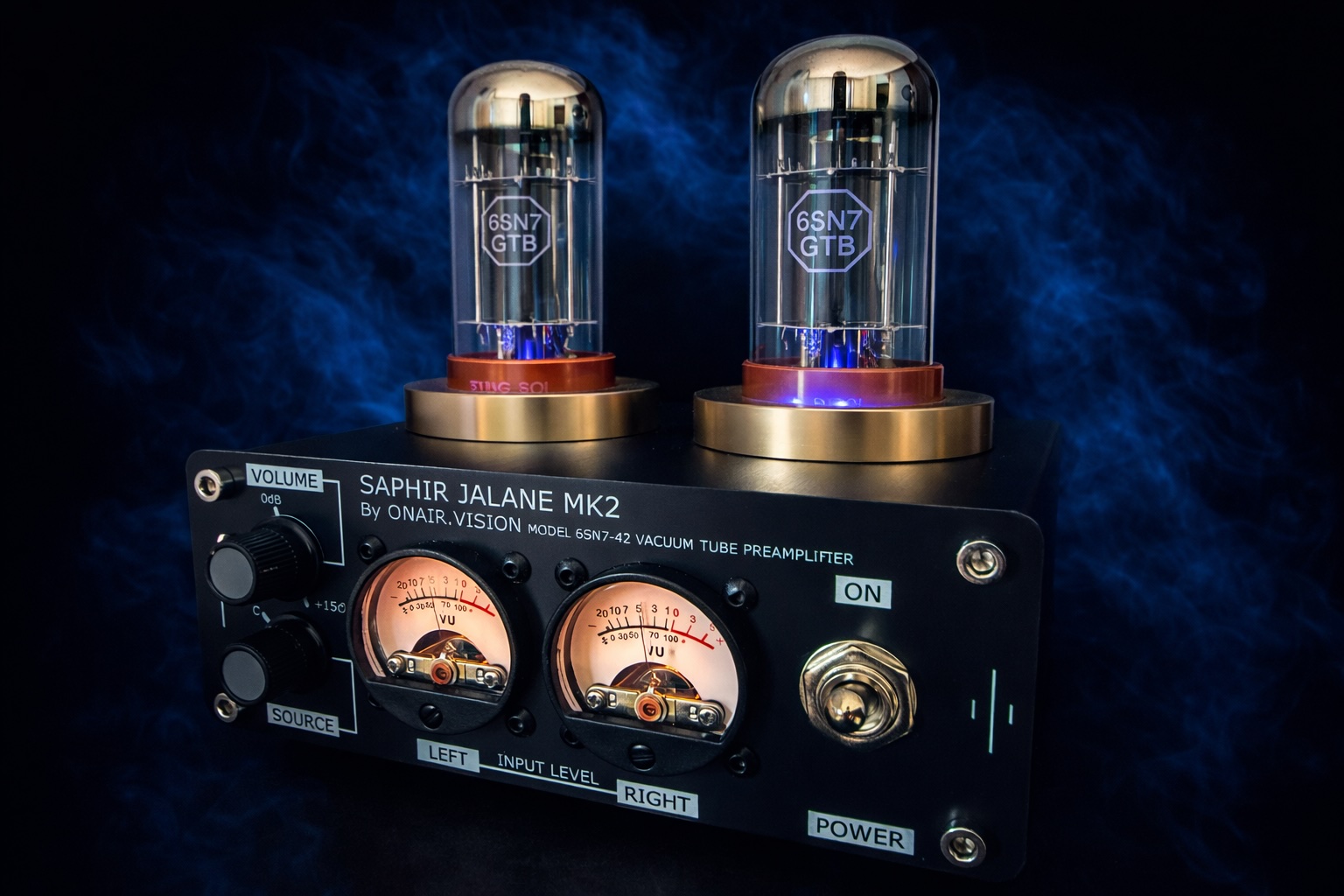

Attelage 6SN7-GTB TUNG-SOL (Origine Russie)

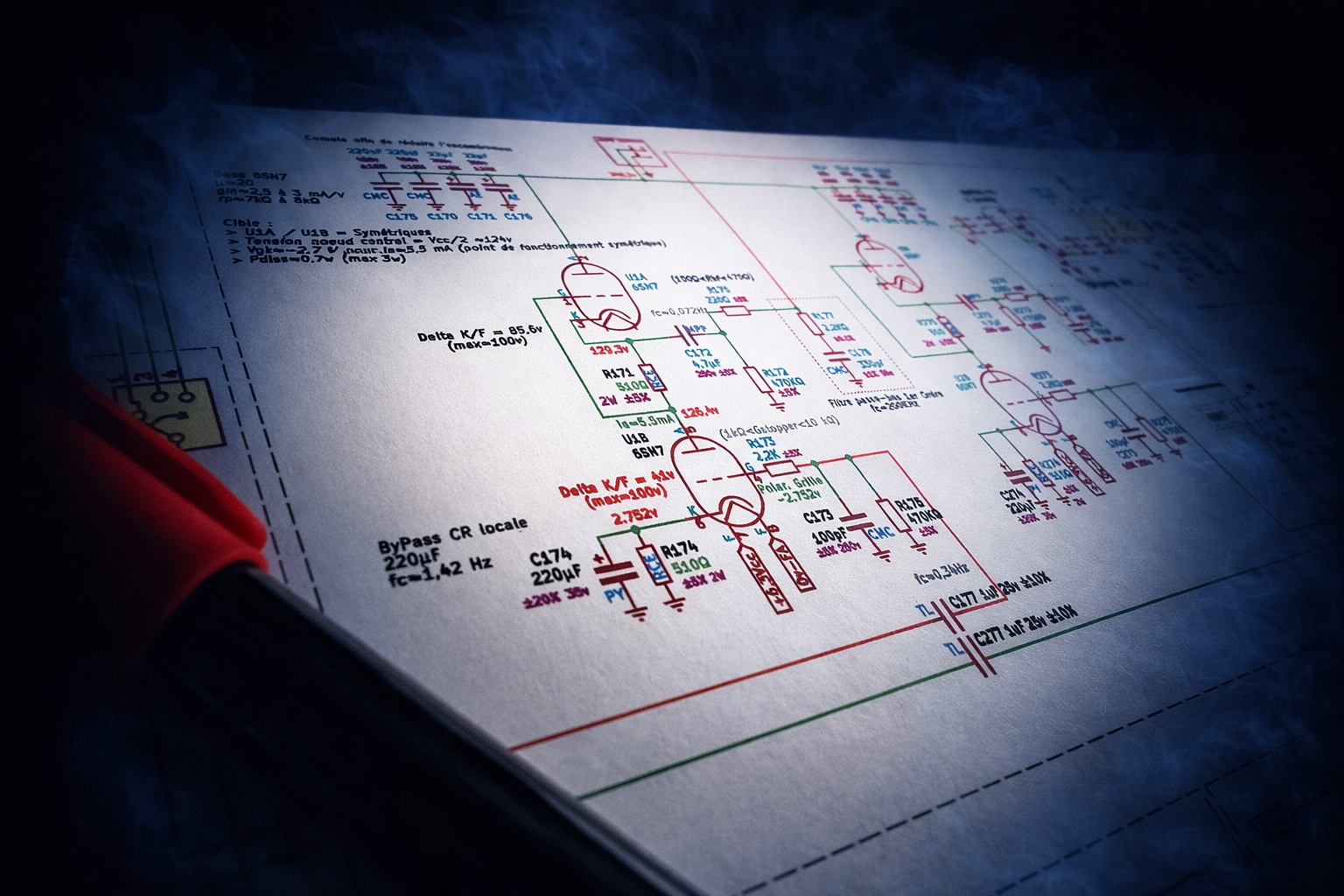

Nous proposons dans ce projet de partager notre design et le schéma technique. Nous avons implémenté selon nos méthodes et nos paramètres cibles. Si le cœur vous en dit, vous pourrez le réaliser vous même.
Le schéma est disponible au téléchargement ci-dessous.
Envoyer le lien de téléchargement à :Schéma du JALANE MK2
