Amplificateur hi-fi Classe A « Single Ended » 2x15W rms

Un jour un ami totalement perdu à la cause du Son avec « S » majuscule me dit « mais pourquoi tu nous fait pas un ampli classe A ». Alors après quelques mois voici le nouveau né de la série le SAPHIR MUSTANG amplificateur hi-fi classe A « single Ended ». 2x15w rms, 5hz-250khz à -1dB.

Nous utilisons les mêmes transistors MOSFET issus de notre amplificateur classe D SAPHIR-DX8 qui présentent une résistance de drain-source faible (21mΩ), un courant Drain élevé (65A) et une dissipation de 330W.

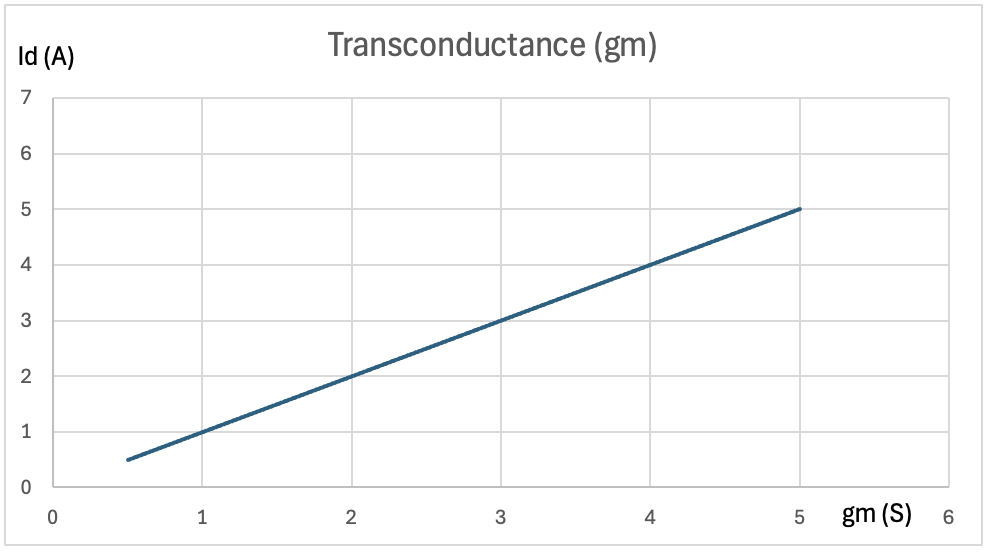

Les caractéristiques linéaires dans le domaine de fonctionnement font de ces transistors un excellent équilibre qualité/robustesse. La charge de grille de ce type de MOSFET est plus élevée que les MOSFET rencontrés dans l’audio mais cette capacité d’entrée ne réduit pas la bande passante globale. (voir mesure plus loin).

Le concept général du SAPHIR MUSTANG est de dimensionner suffisamment chaque élément afin de s’éloigner des limites thermiques tout en gardant l’objectif d’un excellent amplificateur classe A.

Inspiré de deux principes qui font référence pour leur linéarité et faible bruit, le SAPHIR MUSTANG reprend le principe de « source suiveur » de Pavel Macura pour l’étage de puissance dont le gain de 0,98 le rend parfaitement silencieux.

Le préamplificateur s’inspire du modèle de Rod Elliot avec des adaptations fondamentales. Assembler les deux parties avec une liaison directe, sans condensateur, ce qui réduit les conditions de distorsions harmoniques et de bruits. Un gain ajustable de 18 ou 24dB afin de s’adapter au mieux aux sources.

Une alimentation asymétrique régulée de précision afin de repousser les bruits d’ondulations résiduelles et livrer un couple tension/courant d’une parfaite stabilité. Ce concept ONAIR.VISION permettra également de réduire les condensateurs de filtrage. (temps de réaction 45V/us)

Enfin, déploiement des systèmes de protections à la fois pour les enceintes et les circuits eux-mêmes.

Attelage Elipson 34F comme enceintes et c’est partie pour redécouvrir vos morceaux préférés avec parfois de vraies surprises tant les basses vous saisissent et les scènes sont d’une précision redoutable !

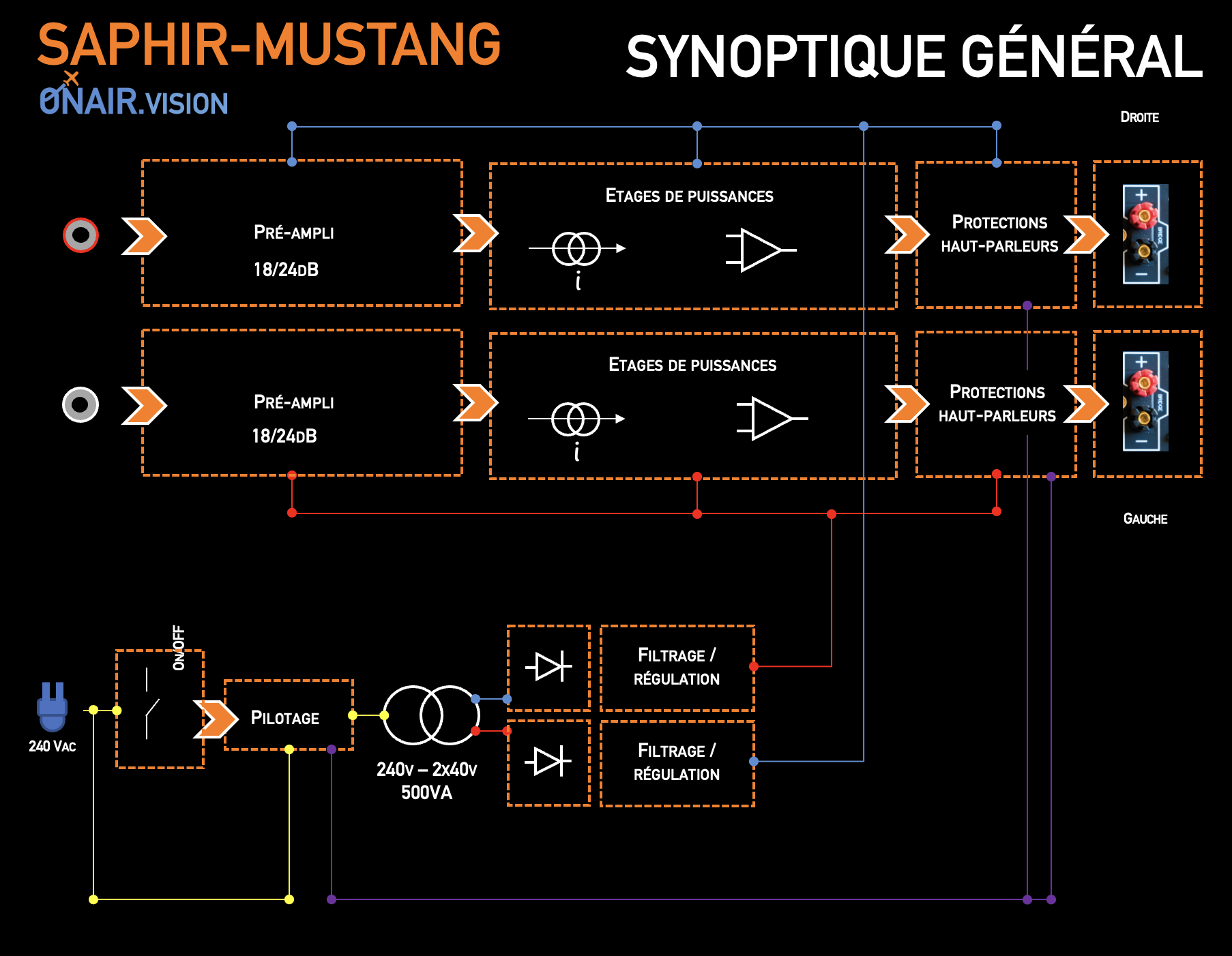

1transistors MOSFET pour l’amplificateur final (single Ended)
1 transistors MOSFET pour le générateur de courant
4 transistors pour la pré amplification en tension (classe A)

La liaison entre le préampli et l’étage final est directe, sans condensateur de liaison. Le gain du préamplificateur est fixé par un deep-switch à 18dB ou 24 dB.

La platine embarque un système de protection qui isole l’enceinte pendant 5 secondes au démarrage et immédiatement à l’arrêt. Ce dispositif évite de faire subir à l’enceinte les phases de transitions électriques.

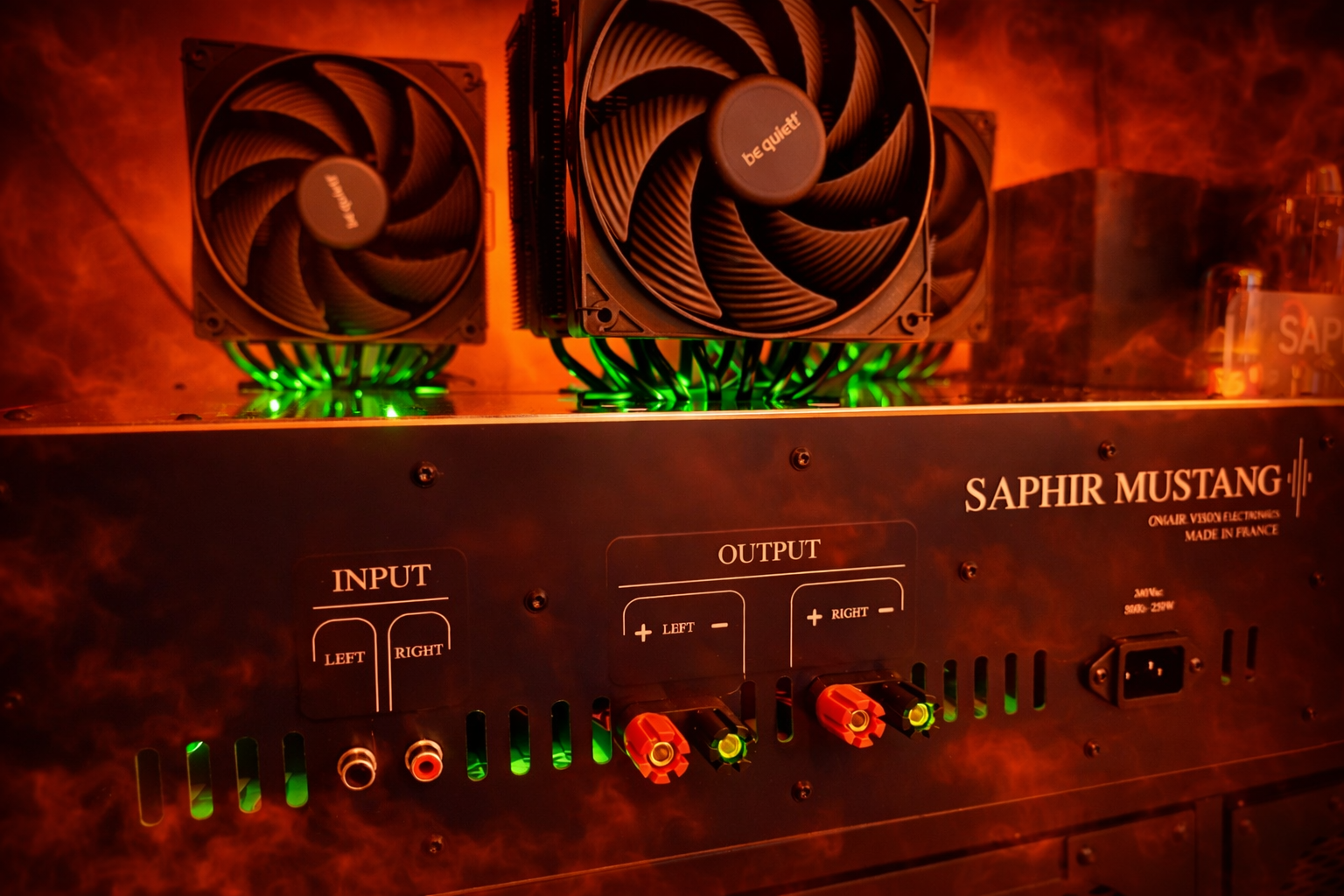

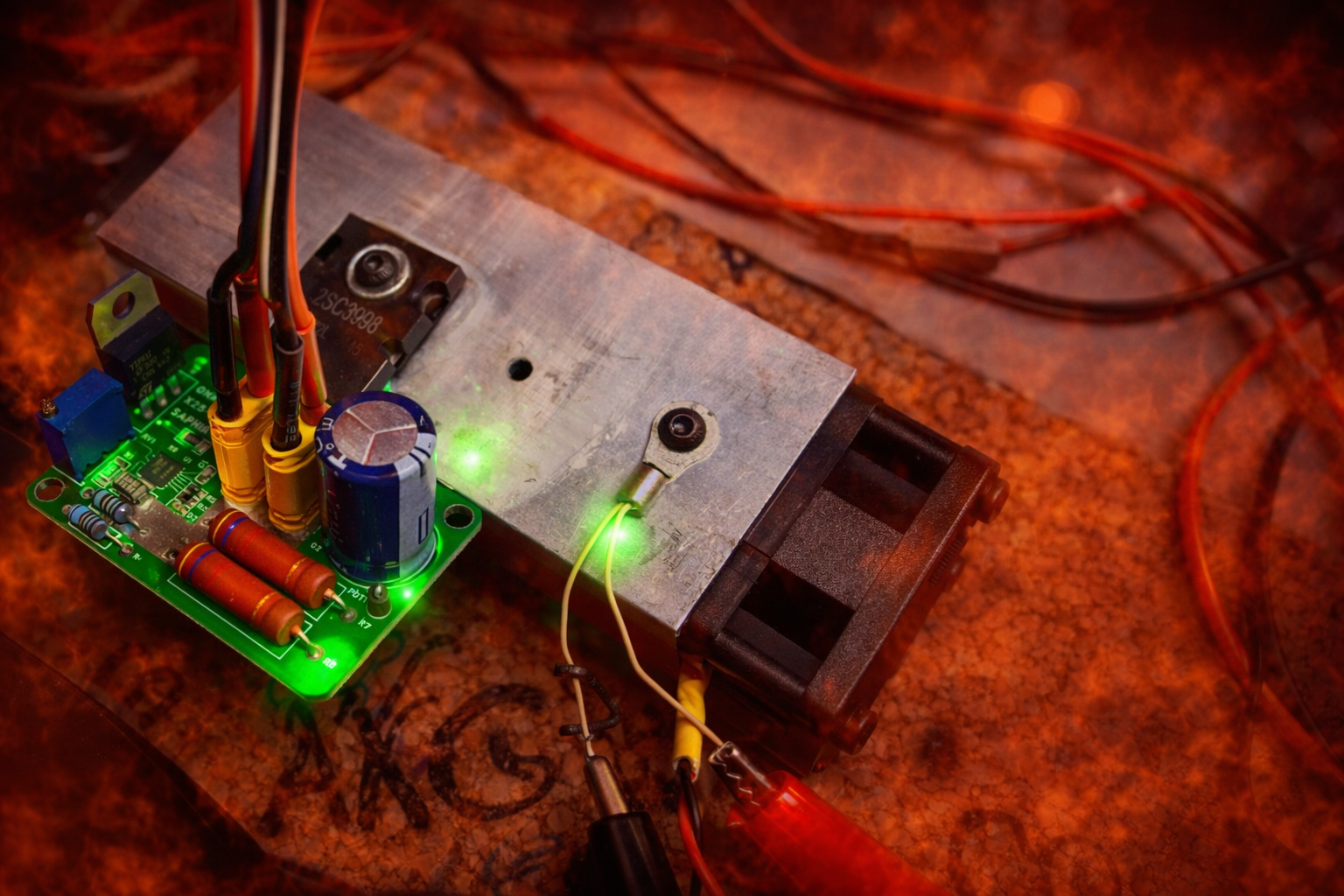

Trois refroidisseurs actifs viennent dissiper la chaleur car n’oublions pas le rendement abominable des classes A qui est de l’ordre de 25%.

L’objectif de cette intégration était de ne pas tomber dans l’ivresse des refroidisseurs encombrant, le recours à un principe de « caloduc » devenait l’une des solutions. (transfert de chaleur par un fluide).

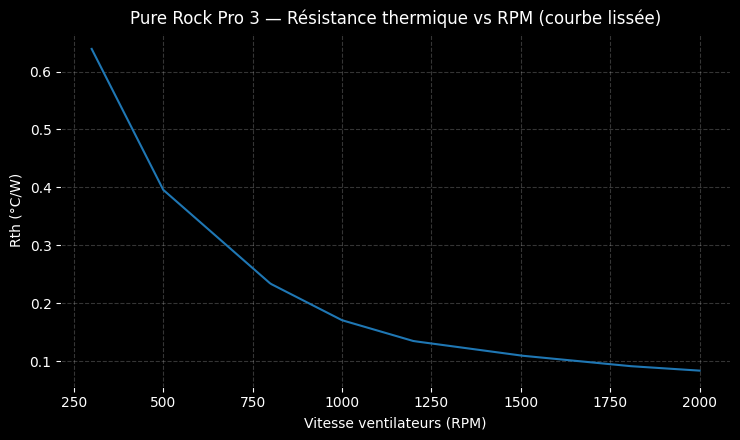

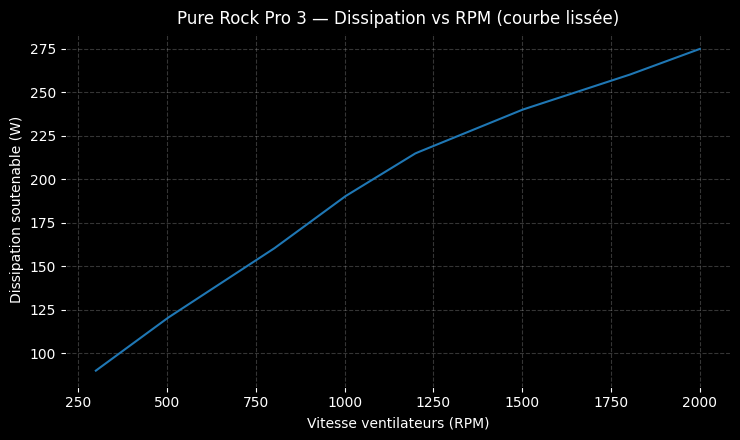

Ils sont imposants (120mm) et deux ventilateurs par bloc assurent l’extraction des calories. Les ventilateurs tournent au ralenti (5v contre 12v en régime maximum) afin de ne pas ajouter de bruit à l’environnement. Le pouvoir de dissipation de chaque bloc est donné pour 250w (Thermal Design Power). L’équilibre est donc atteint sans effort, sans bruit.

L’alimentation électrique est fondamentale, elle doit pouvoir délivrer le couple tension/courant sans la moindre ondulation notamment issue des étages de redressements.

Pour assurer ce point nous avons recours à une régulation hyper active de précision ce qui nous évite d’empiler les condensateurs de filtrage de façon déraisonnable.

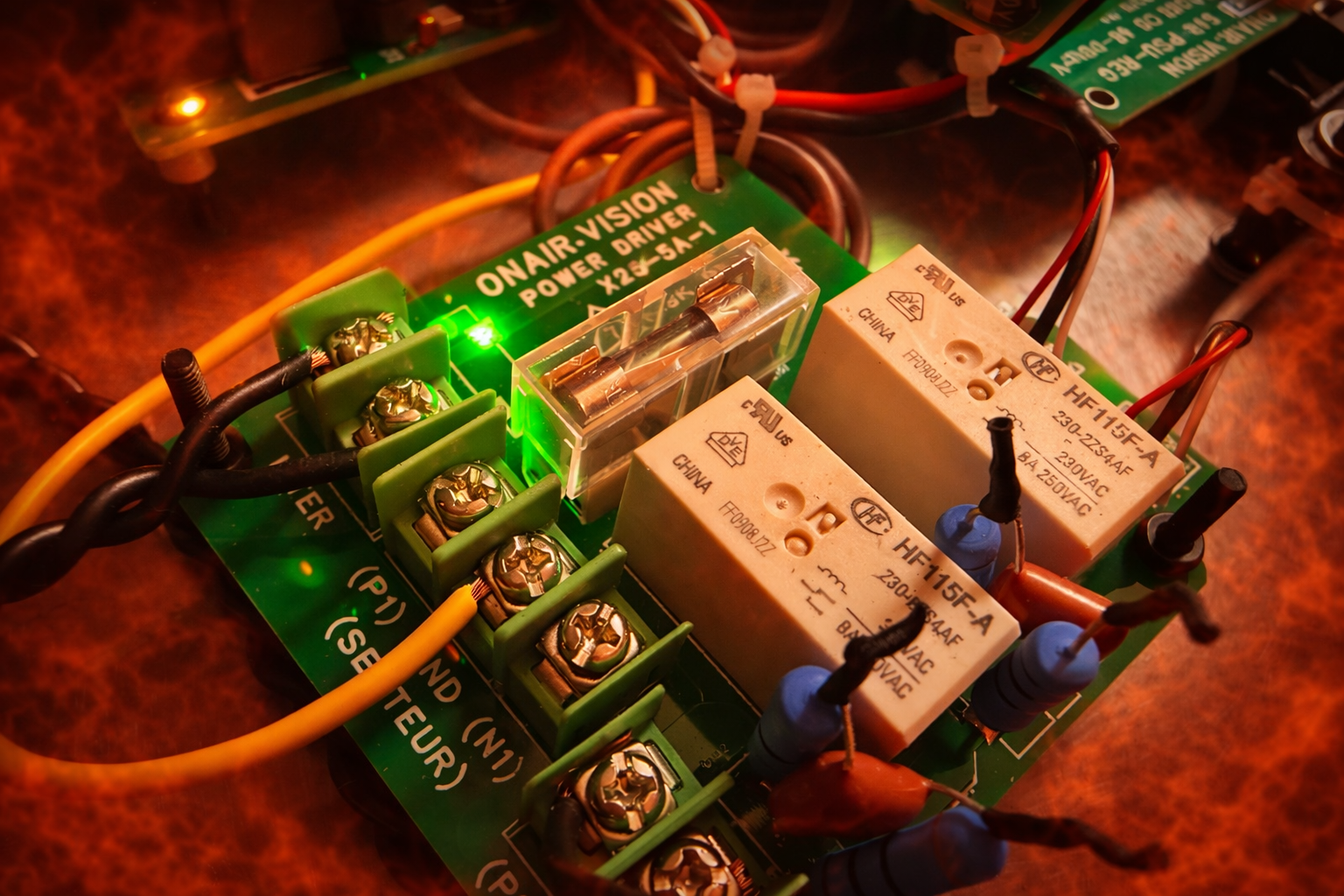

Une attention toute particulière est portée à la mise en route du SAPHIR MUSTANG avec la platine « Power Driver ». Protection élémentaire par fusible, circuits anti-arc et la protection des enceintes dans les phases d’allumages et extinctions.

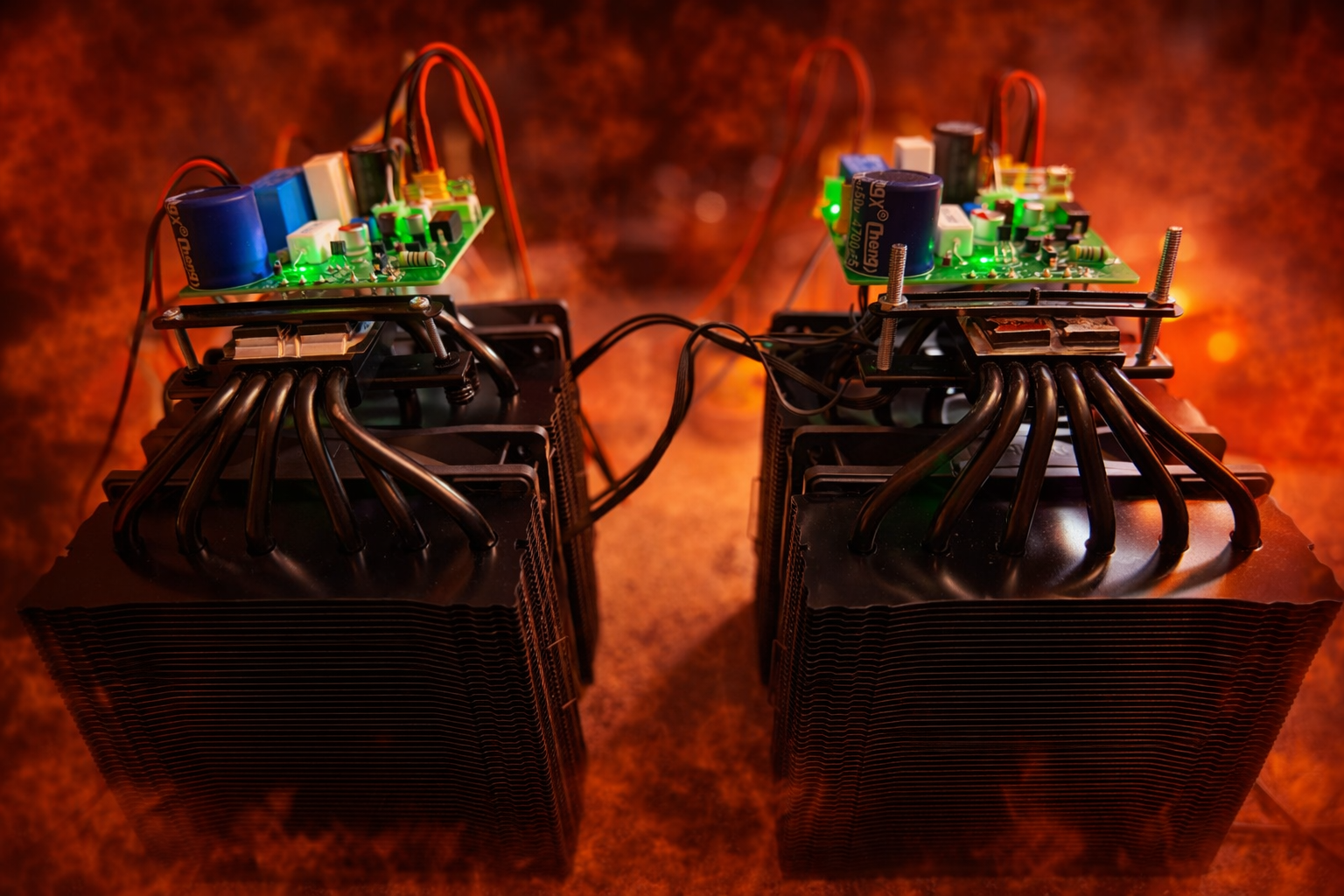

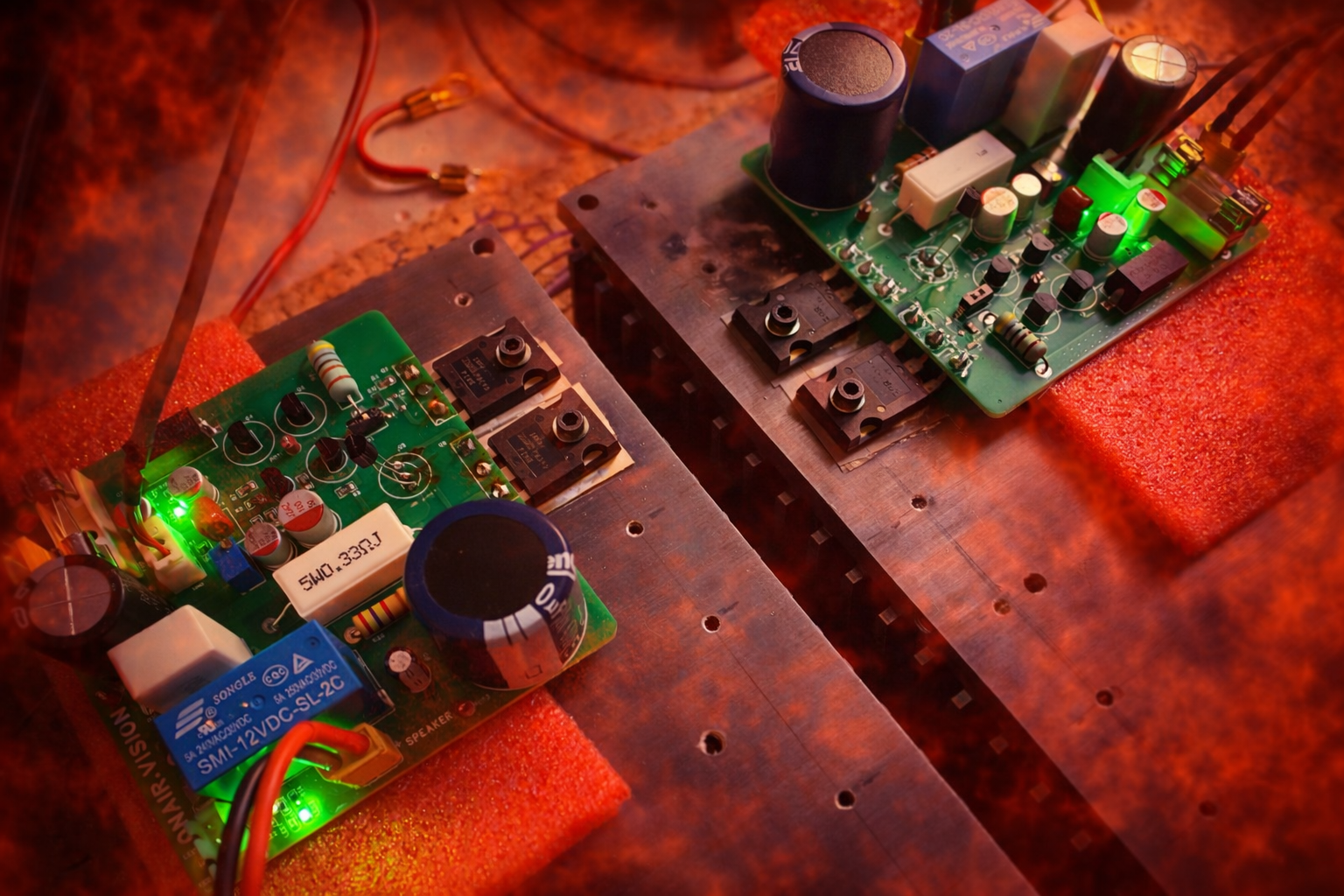

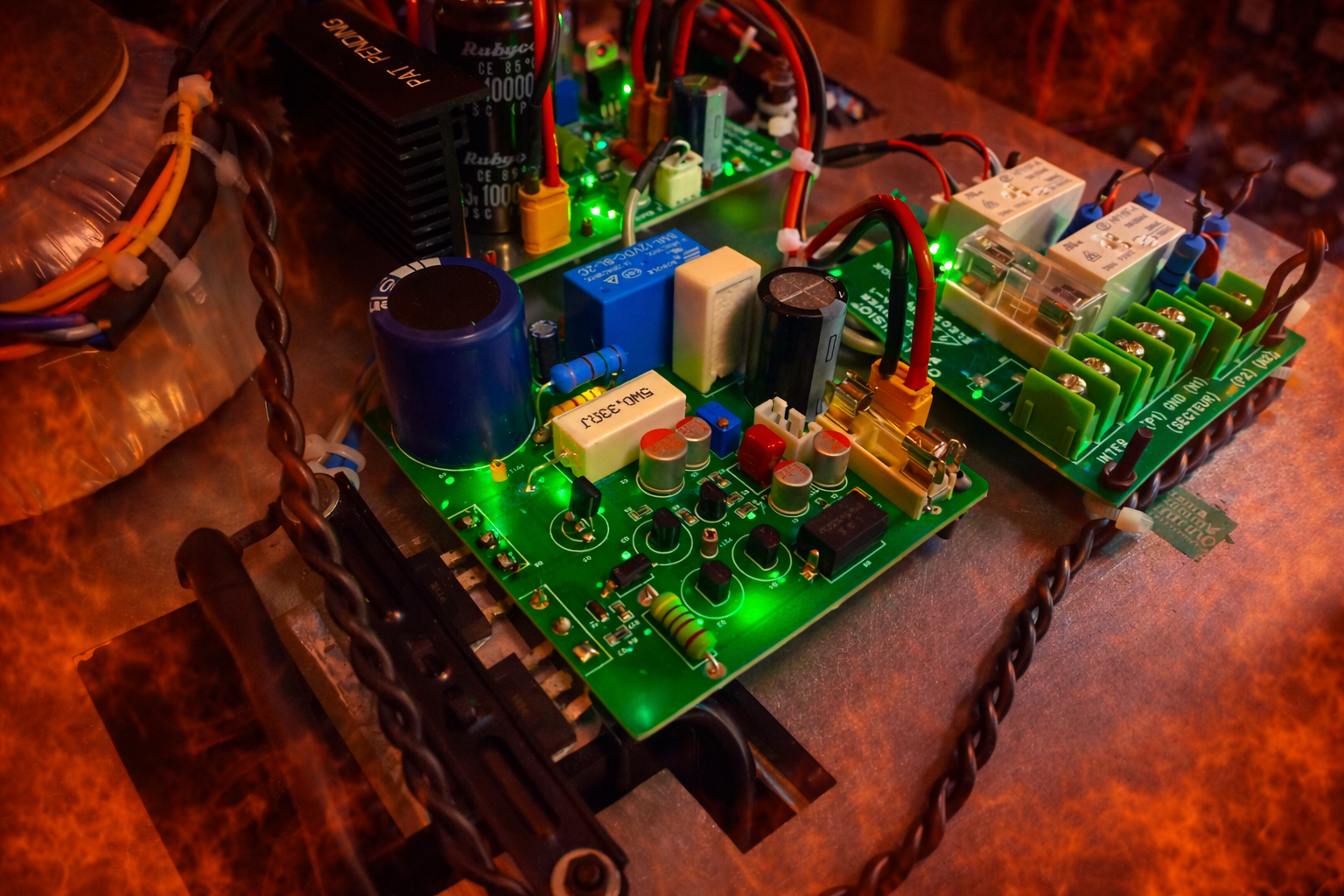

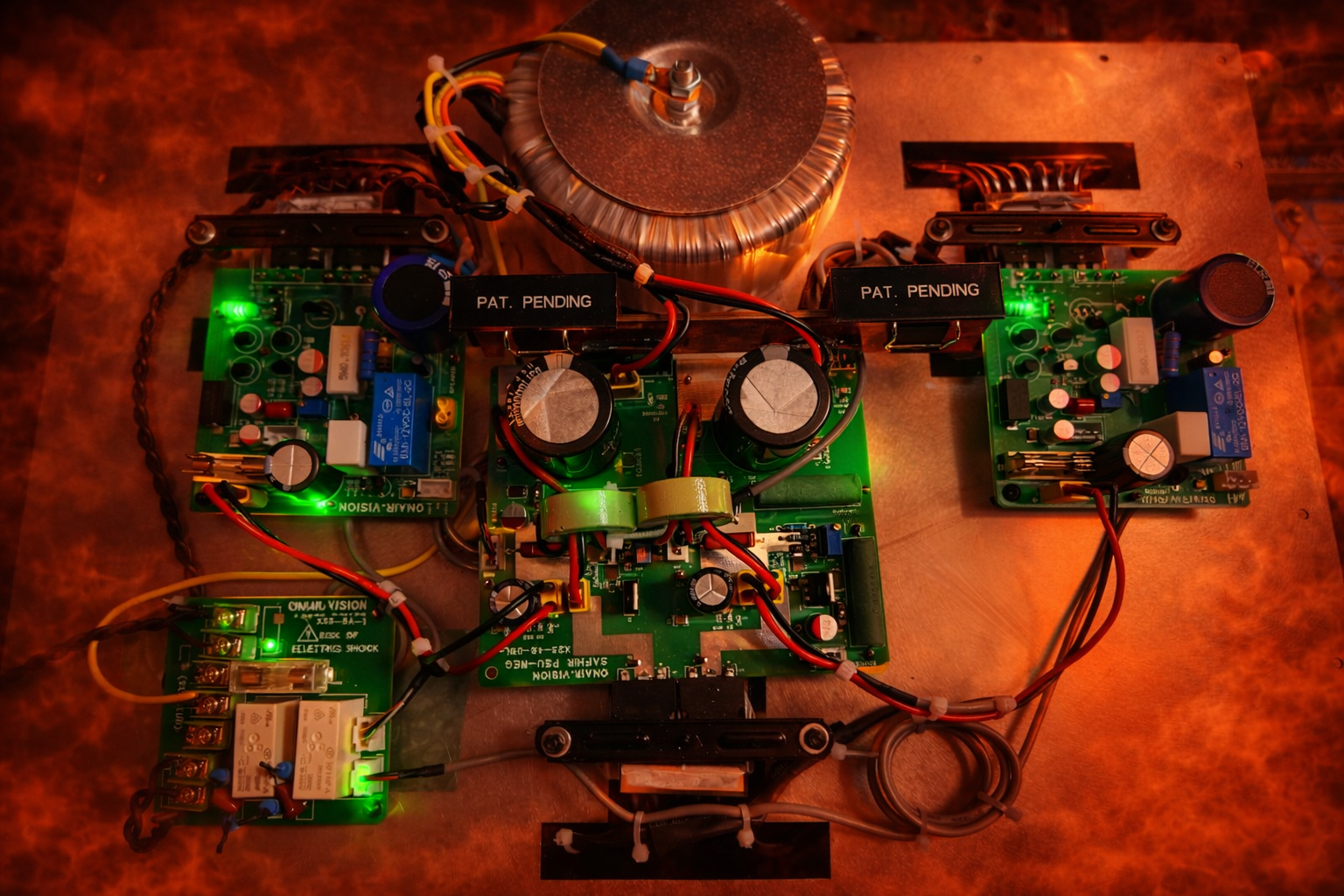

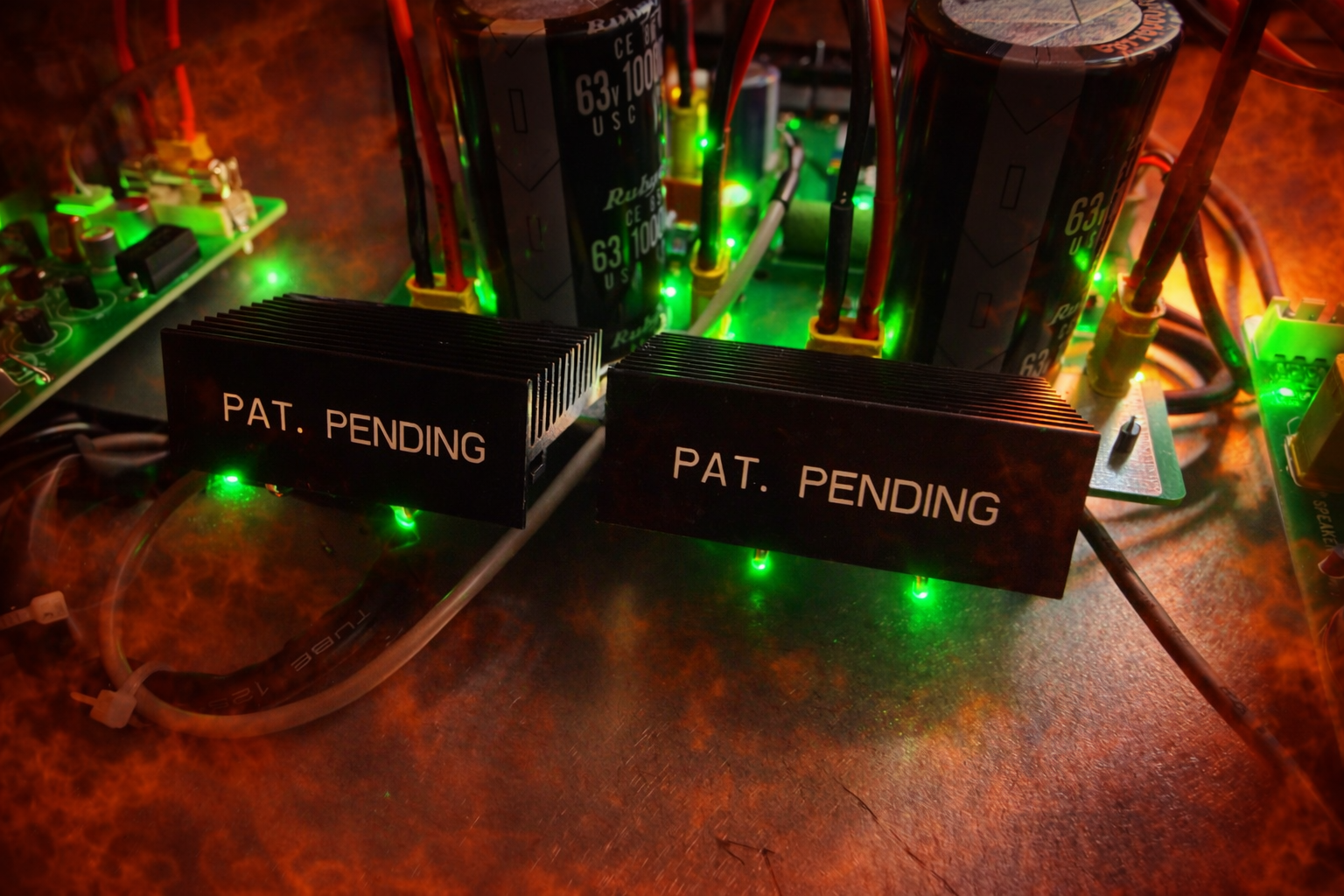

La photo ci-contre illustre le montage global. Les platines sont fixées sous la plaque en inox avec une liaison la plus courte possible entre les transistors de puissance montés sur les refroidisseurs et les cartes.

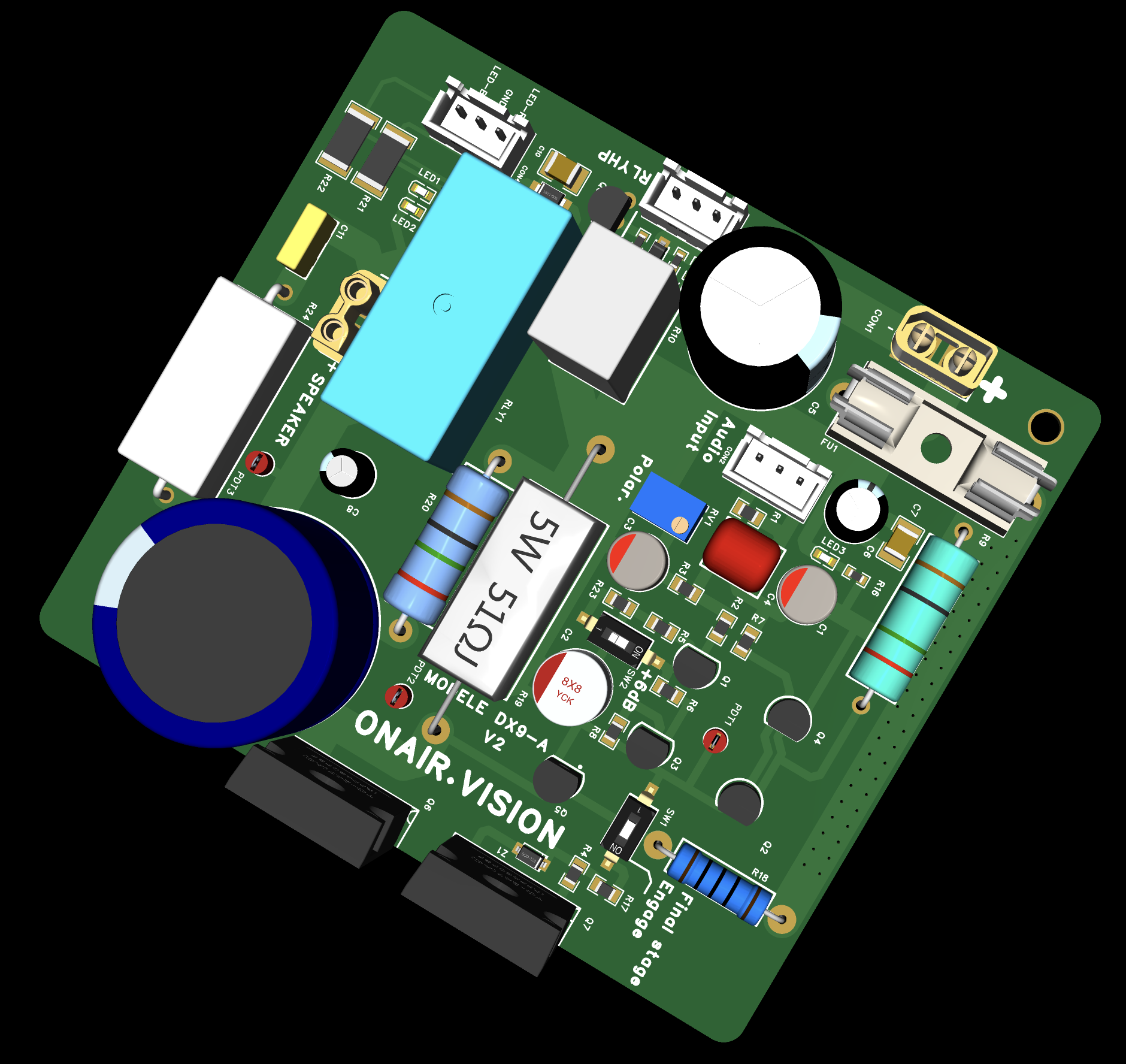

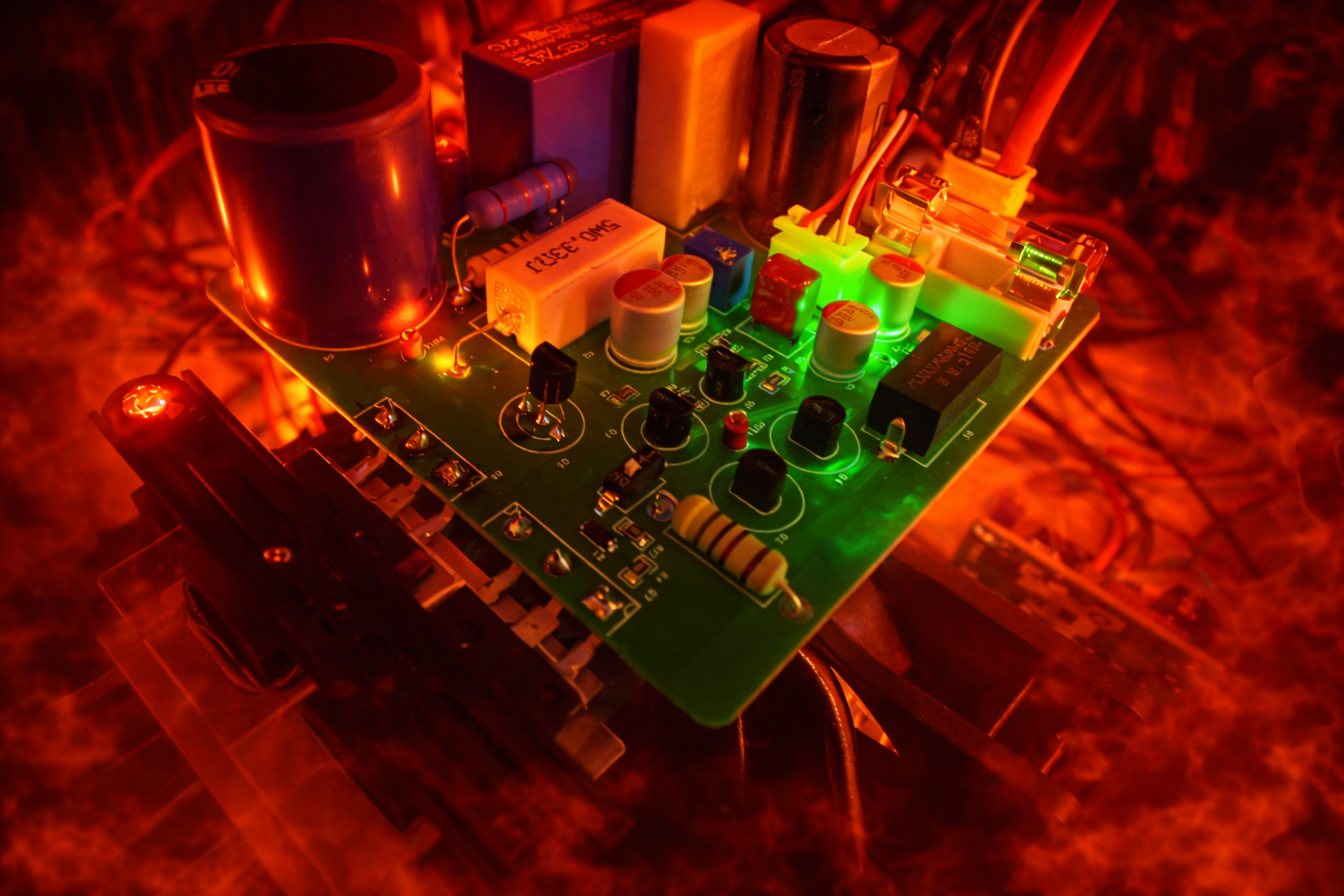

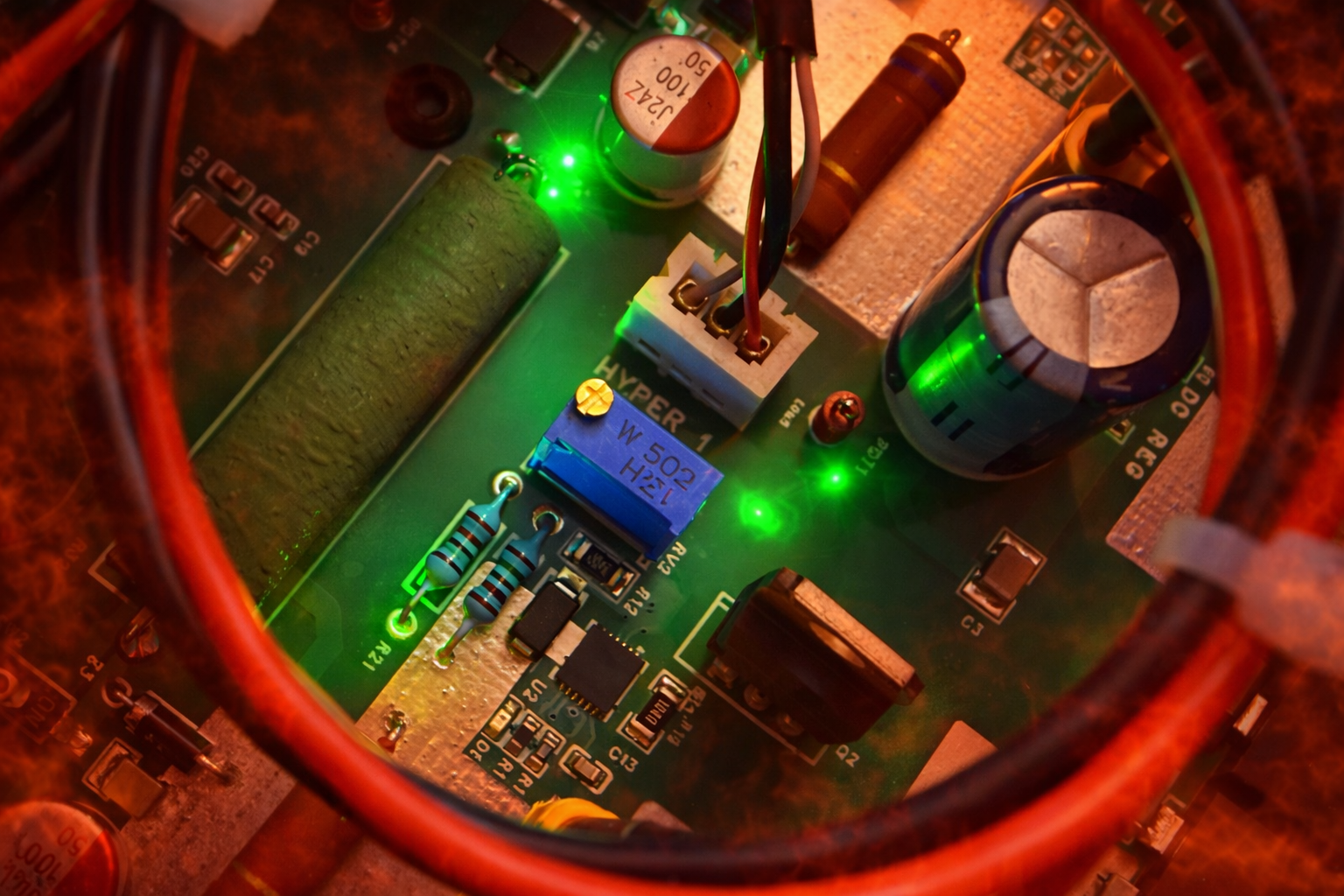

Carte amplificateur

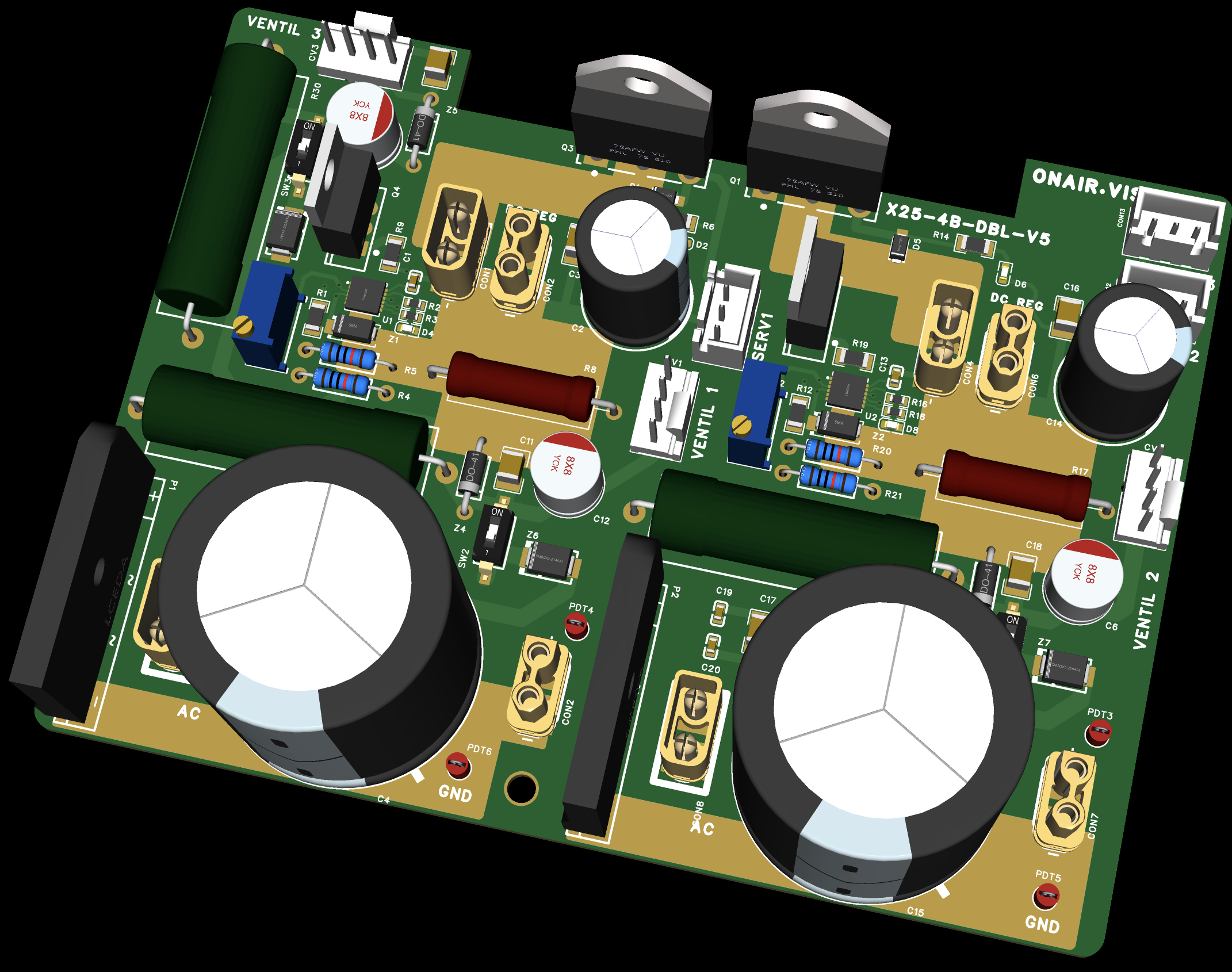

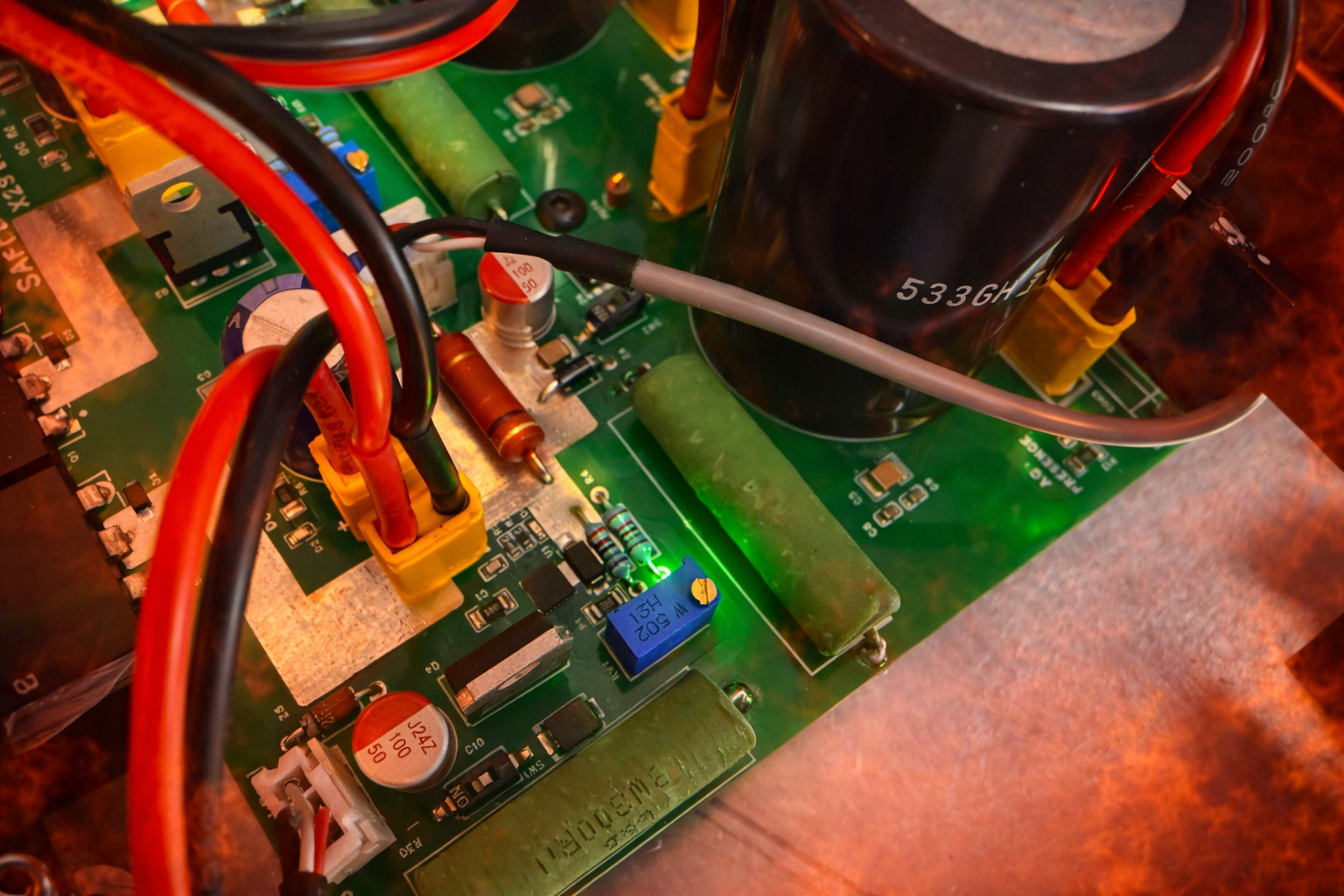

Carte alimentation électrique

Carte pilote d’alimentation électrique

Les kits ou cartes sont vendues sans boitier, sans transformateur, sans potentiomètre et sans les faces sérigraphiées. Ces éléments dépendent de l’intégration de chacun et des éléments que vous posséderiez déjà. Je rappelle que nous sommes dans une démarche artisanale , le label « Épuisé » indique que les éléments sont fabriqués sur demande et nécessitent 3 semaines de délai en moyenne.

Fiche technique :

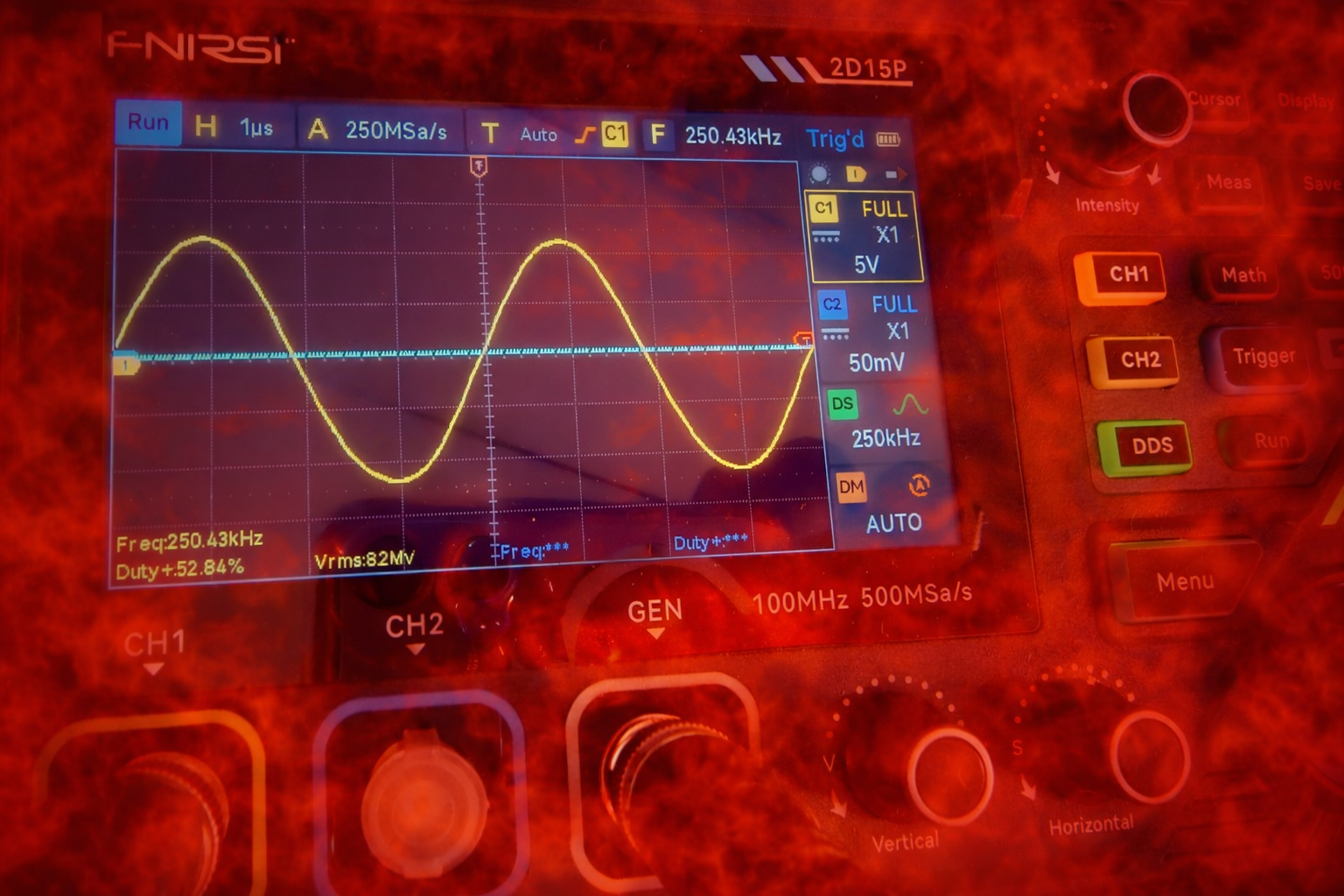

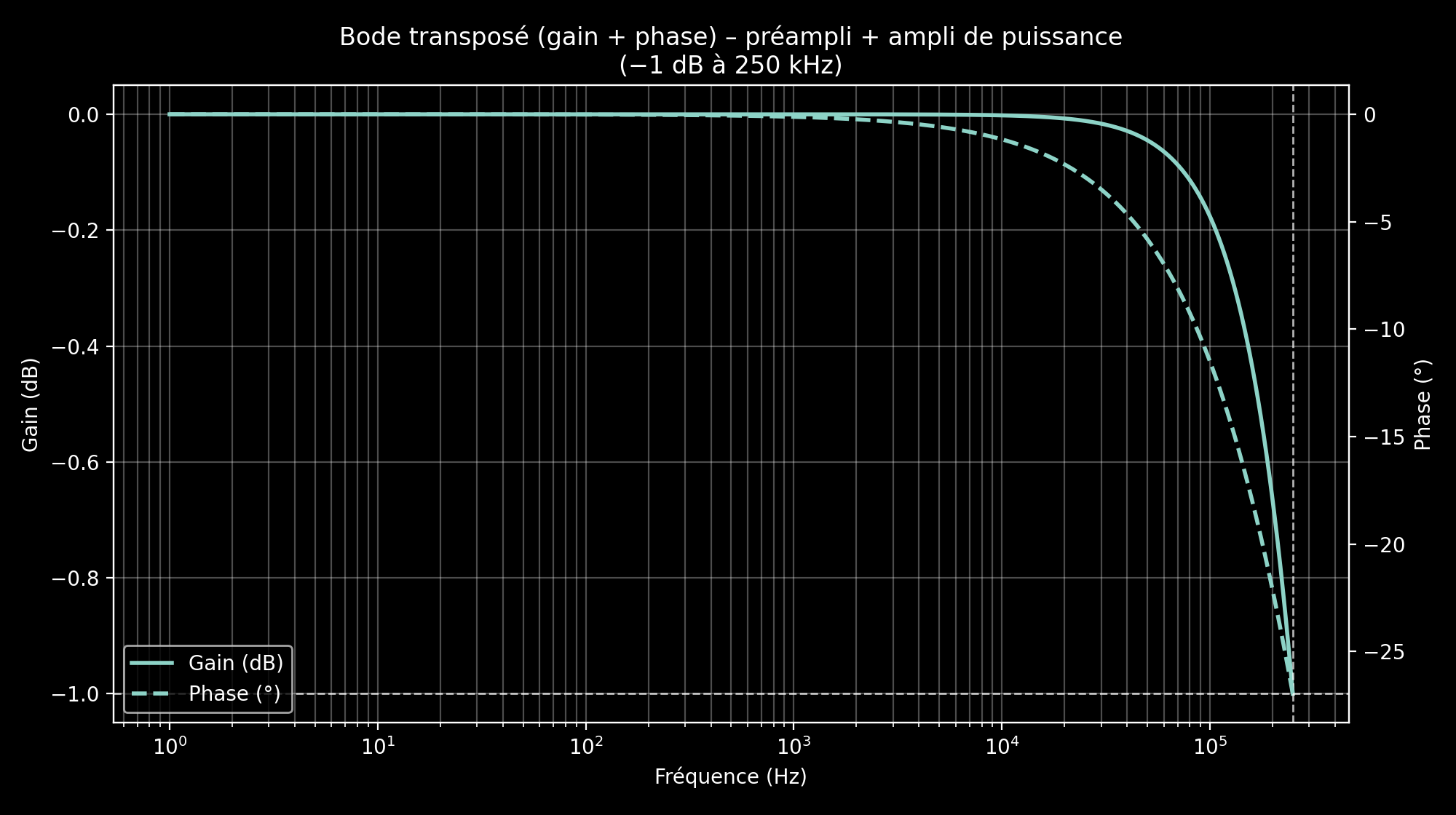

Bande passante : 5Hz – 250 KHz à -1dB

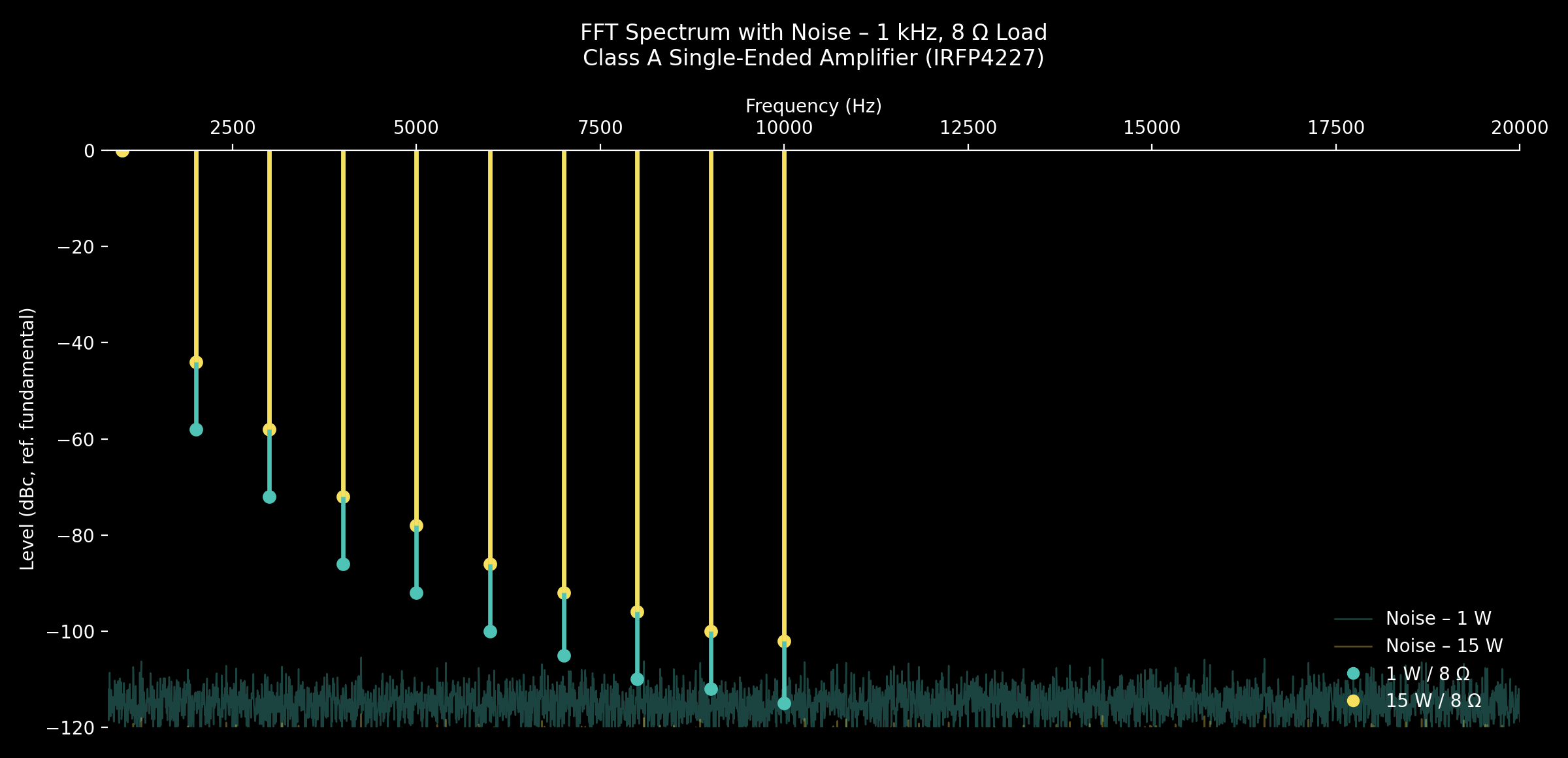

Taux de distorsion harmonique (THD) : (principalement H2)
- 15w rms / 8 Ω : ≈ 0,8%
- 10w rms / 8 Ω : ≈ 0,4%
Rapport signal/bruit (SNR) : ≈ 103 dB à 1w
SINAD global : ≈ 42 à 44 dB
Facteur d’amortissement : 50

Tension d’alimentation : 230 Vac

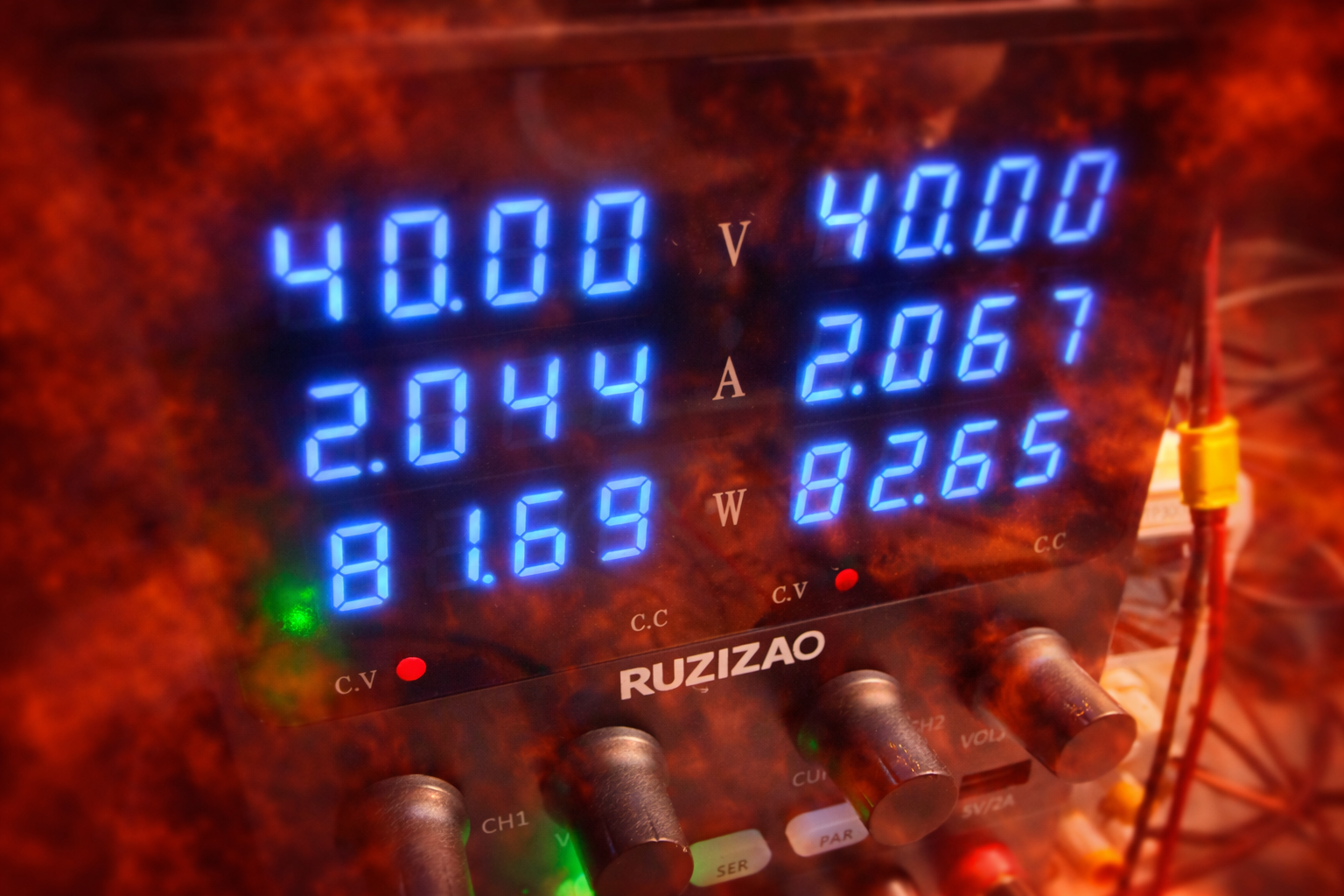

Puissance totale consommée : 160 w
Taux de charge du transformateur torique : 64% (2x40Vac 250VA)

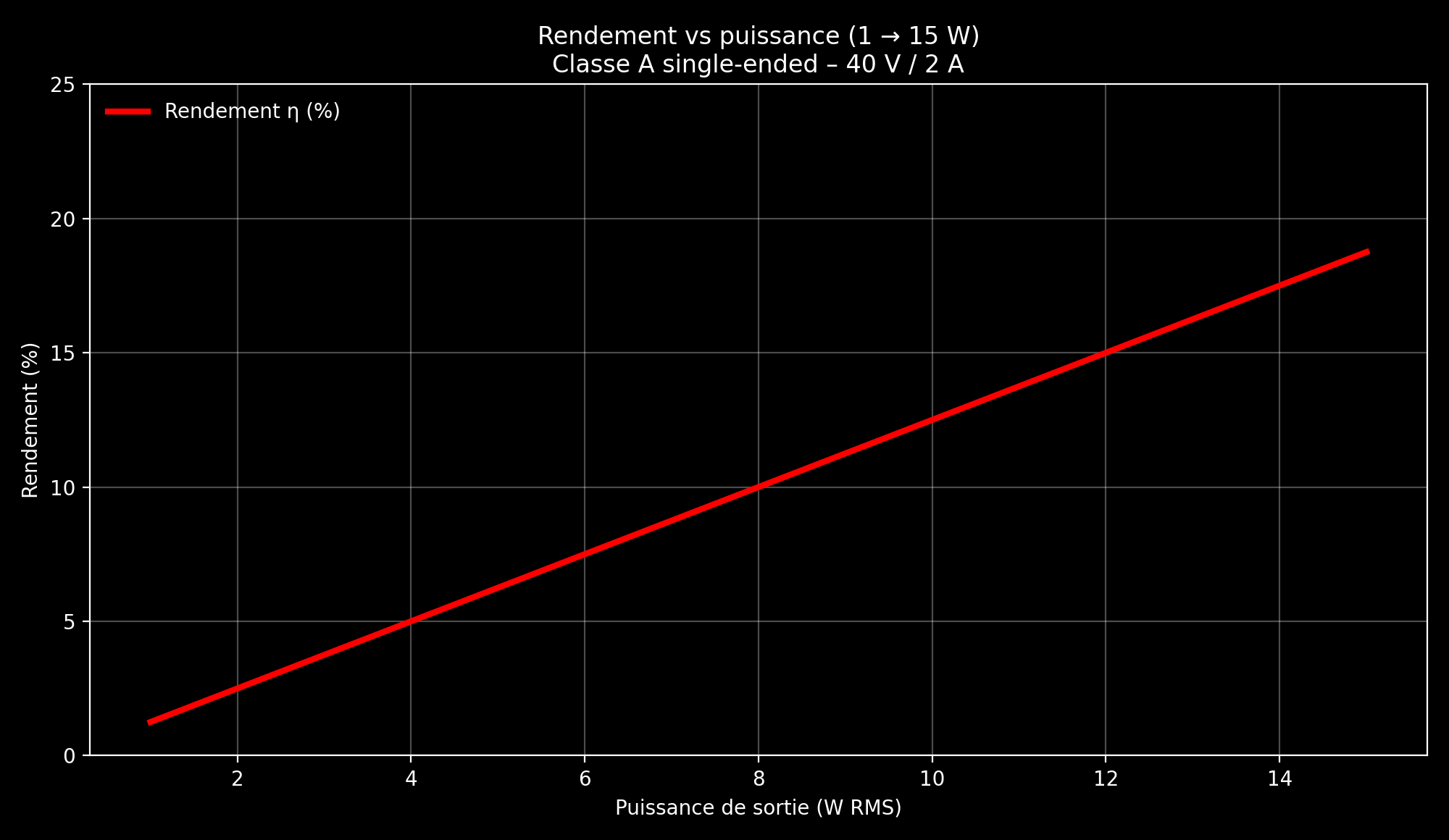

Rendement global : 20%
