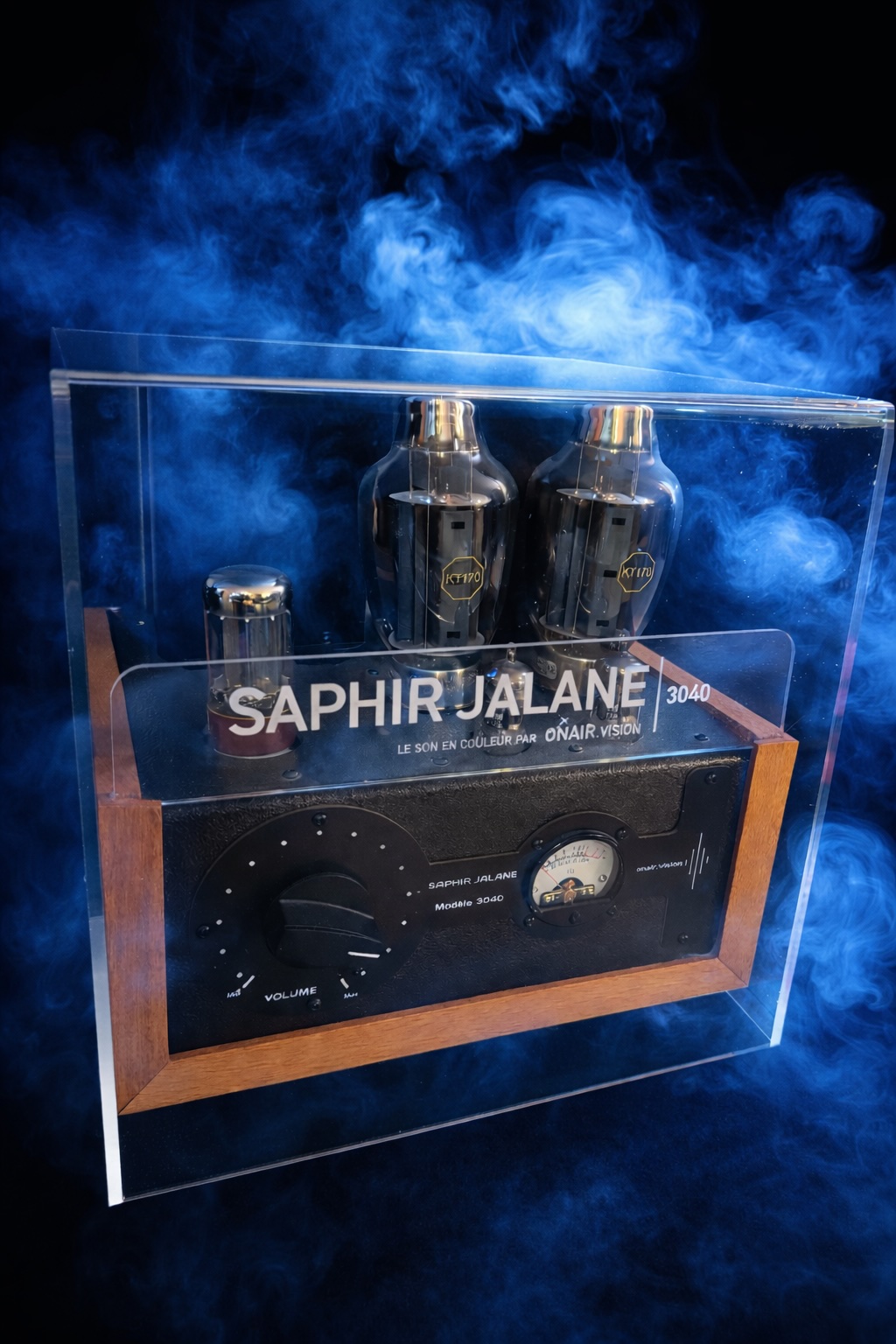

SAPHIR JALANE 3040 AMPLIFICATEUR A LAMPES MADE IN FRANCE

4 980,00€ – 6 120,00€

Le SAPHIR JALANE 3040 est un amplificateur « bloc Mono » à lampe haut de gamme fabriqué en France par des entreprises et artisans passionnés. Le prix indiqué comprend 2 amplificateurs (sans tube ou avec la composition de votre choix).

UGS : ND Catégorie : Étiquettes : , , , , , , ,

Description

Views: 539

L’amplificateur SAPHIR JALANE 3040 est un bloc MONO, il vous en faudra deux, le prix indiqué concerne bien un ensemble de deux blocs mono.
Chaque ensemble est fabriqué sur commande avec un  délai de livraison d’un mois

TROIS TYPES DE LAMPES DE PUISSANCES

EL34

KT88

KT150

Pour les audacieux ci-dessous le modèle avec les tubes KT170



Meilleure composition suggérée pour une classe de fonctionnement AB :


Si vous commandez vos lampes, exigez quelles soient appairées.

PARTI PRIS POUR UN ENSEMBLE EL34 TAD "Tube Amp Doctor" !

Notre fournisseur et excellent partenaire pour des tubes de qualités

Notre parti pris s’oriente vers un attelage EL34, 7025 et GZ34, des tubes issues d’Allemagne portés par la marque Tube Amp Doctor. Nous faisons ce choix et le partageons ici à la fois pour des questions de couleur sonore, de qualité de fabrication  et de disponibilité des tubes dans le temps.

Définitions issues de TubAmpDoctor :

Tous les tubes étiquetés Premium Selected ont passé les tests suivants :

  • Test à faible bruit
  • Test microphonique
  • Mesure du Gain
  • Tests sonores
  • Tests de choc
  • Tests d’écoute
  • Test de la symétrie de sortie
Les tubes qui réussissent le mieux le test « Premium Selected » sont étiquetés Highgrades. Seulement  3 à 10% d’un lot de production passent le cap !
Ensemble de lampes Tube Amp Doctor

TAD EL34-STR REDBASE™

Le tube TAD EL34-STR REDBASE™ est développé entièrement à partir de zéro dans la tradition du légendaire Telefunken EL34.  Le TAD EL34-STR REDBASE ™ offre un son magnifique, dynamique et incroyablement ouvert avec juste ce qu’il faut de colère.

Attendez-vous à une extrémité supérieure claire, harmonique et ouverte, un milieu de bande agréable avec des bas-médiums vocaux et une excellente réponse dans les graves. Un son ciselé, précis, puissant et sans agressivité.


Une enveloppe en verre extra robuste, un câblage interne doré de la grille de contrôle (G1) , deux grilles de refroidissement particulièrement grandes et une construction spéciale de haute précision avec les plus petites tolérances garantissent une stabilité et une fiabilité maximales.

Le TAD EL34-STR REDBASE™ se distingue des autres tubes EL34 notamment par le contrôle de qualité extrême dans la production et le formatage spécial des tubes par TAD en Allemagne avant l’appariement proprement dit.

ENSEMBLE TUBE AMP DOCTOR – TAD EL34 RED BASE – TAD 7025

Caractéristiques techniques :

Le synoptique ci-dessous présente les principes électroniques du SAPHIR JALANE 3040, Push-Pull classe AB. (AB1)

Principe général des alimentations électriques
Principe général de l'ampfication du signal

(implémentation électronique version 5.06)

Pour profiter au mieux de votre amplificateur SAPHIR JALANE 3040  équipez-vous  d’enceintes Elipson 34F vous ne le regretterez pas. (contactez Planète-Technologie ou rendez-vous sur leur site)

L'HISTOIRE ...

La génèse :

Il existe une variété infini d’amplificateurs à lampes, trois idées sont venues forger le projet SAPHIR JALANE 3040.

Pouvoir utiliser différents types de lampes de puissances selon les goûts de chacun.

Types de lampes de puissances : Nous prévoyons l’usage de lampes qui sont toujours en fabrication et nous orientons donc vers des modèles connus et reconnus par les musiciens et audiophiles : EL34, KT88 et KT150.

Le version « bloc Mono » rend chaque voie totalement indépendante, le rendu s’en trouve plus précis.


Renoncer à la polarisation automatique et donc donner à l’heureux possesseur la faculté de régler lui-même ses tubes.

La polarisation : Pour permettre le choix des lampes de puissance, l’acquéreur doit pouvoir ajuster la polarisation. C’est l’intérêt de la présence du vu-mètre qui se transforme pour l’occasion en milliampère-mètre et permettra de caler le courant de repos. Un potentiomètre multi-tours effleure la surface et permet le réglage finement.

Adopter un principe de pré-amplification et déphaseur de meilleure facture que les montages traditionnels.

Pré-amplification et déphaseur : La pré-amplification et le déphasage pour piloter les tubes de puissances seront inspirés du montage de Rogers RD Senior de 1959. Le montage cascode et déphaseur de Schmidt. Un ensemble à très faible distorsion harmonique et faible bruit. L’écoute subjective nous donnera la sensation d’une résolution exceptionnelle.

Le plan :

Pour qu’un plan se déroule sans accro … il faut déjà un plan !  C’est ainsi que ce travail de conception industrielle prend forme avec Pauline TABOURY Architecte.

Un travail itératif afin de bien cerner les contraintes mécaniques, électromagnétiques et thermiques de ce nouvel amplificateur de la série SAPHIR. Et au delà de la réalisation des plans, c’est aussi une assistance à maitrise d’œuvre fondamentale qui nous permettra ainsi de définir les bons matériaux comme le choix de la tôle maitresse en inox et les sociétés consultés.

Une gestion de projet globale pour une garantie de résultat, dans les temps et avec le rendu attendu !

Pauline TABOURY Architecte (le site web)

La tôle maitresse :

Pourquoi la « tôle maitresse » ? Tout simplement parce qu’elle va porter l’ensemble des contraintes de poids, thermiques et du temps à l’usage.

Cette partie est donc particulièrement étudiée, c’est pourquoi la société POURQUIE rejoint l’aventure, une entreprise pour qui le travail du métal n’a plus de secret !

Au-delà de ces qualités d’expert sur le métal, elle sait travailler sur de petites séries et faire du sur-mesure.
Entreprise POURQUIE (site web)

L'ébénisterie FANNY TAMA-LEPETIT :

Ce nouvel amplificateur s’inscrit dans une démarche artisanale où la qualité de réalisation est prioritaire sur tout le reste.  Le « fait main » a cet avantage de créer des objets uniques et une histoire particulière.

C’est ainsi que nous nous retrouvons dans l’atelier de Fanny TAMA-LEPETIT où la magie opère ! La passion de l’ébénisterie au bout des doigts, Fanny donne ainsi naissance à ce qui fut une idée, puis un dessin industriel et en fin cet écrin de Hêtre.

Fanny TAMA-LEPETIT (site web)

Les transformateurs LUNDAHL - CERES AUDIO :

On pourrait disposer de la meilleure idée, si les transformateurs ne sont pas à la hauteur, le résultat sera très loin d’être de bonne qualité. C’est pourquoi notre choix c’est porté sur une entreprise Suédoise, LUNDAHL.

Tous les transformateurs du SAPHIR JALANE 3040 sont de cette entreprise. Leur qualité de réalisation est exceptionnelle et les performances tout aussi étonnantes.


L’entreprise Française CERES AUDIO en est l’importateur et Christian Dubendorf son dirigeant, un ingénieur aux conseils bien avisés ! Nous avons sur ces conseils implémenté le filtrage de la haute tension en mode réjection du mode commun grace à la symétrique pârfaite  de la self LUNDAHL ce qui réduit l’ondulation post redressement à un niveau  résiduelle quasi nul. (non mesurable dans notre labo).
Entreprise CERES AUDIO (site web)

Réglage de la polarisation

Les lampes sont parfaitement identiques, la mesure du courant s’effectue donc sur les deux tubes de puissance simultanément. Lorsque l’interrupteur situé à l’arrière est commuté vers « Mesure« , le vu-mètre mesure alors le courant qui circule dans les deux tubes.

La polarisation est fixée à 70% de la dissipation autorisée du tube pour un point de fonctionnement optimal en classe AB. Pour les tubes KT150 et KT170 on restera plutôt vers une Classe B tout en ayant un courant de repos suffisant pour les bas volumes.

Lorsque vous achetez vos tubes, exigez qu’ils soient appairés de façon à ganratir la méthode de mesure du courant et les comportements de chaque bloc mono SAPHIR JALANE 3040.

Reportez-vous au tableau ci-dessous pour régler vos lampes et à l’aide du potentiomètre multi-tours situé derrière la GZ34, régler le vu-mètre sur la position correspondante.

Toutes les opérations de changement de lampes doivent s’effectuer l’amplificateur SAPHIR JALANE 3040 éteint depuis au moins 10 minutes et débranché du réseau électrique
Une fois éteint, réglez la polarisation au minimum en tournant à gauche (dévisser) le potentiomètre multi-tours de réglage.
Installez vos lampes, rallumez le SAPHIR JALANE 3040, attendez 1 minute puis réglez la polarisation progressivement jusqu’à ce que l’aiguille du vumetre atteigne sa position.
Écoutez vos œuvres à un volume doux et vérifiez régulièrement la position du vumètre. Ajustez le réglage au besoin pour revenir à la bonne position. (temps d’observation 1 heure)

Position -6 VU

Courant par tube : 38 mA
Tension d’anode : 458 V

Position -3 VU

Courant par tube : 55 mA
Tension d’anode : 445 V

Position -2,5 VU

Courant par tube : 60 mA
Tension d’anode : 440 V

Position -1 VU

Courant par tube : 80 mA
Tension d’anode : 430 V

Lorsque des KT150 sont installées, on peut considérer que le SAPHIR JALANE 3040 est dans un usage plus intensif qu’avec les autres lampes. Dans cette configuration le transformateur haute tension est sollicité à 49% de sa capacité totale disponible. La polarisation proposée implique une classe de fonctionnement « Classe B » avec un courant de repos suffisant pour une écoute à bas volume.

Câblage :

Câblage traditionnel :
L’acheminement des tensions alternatives (chauffages et hautes tensions) est réalisé « en l’air » en câble torsadé. Une méthode traditionnelle et efficace .

Circuit imprimé :
L’usage d’un circuit imprimé rationalise et industrialise une partie de la circuiterie et permet de distribuer les signaux audios, de signalisation et de polarisation.



Documentations techniques :


Entreprises qui ont contribué au projet :

  • Onair.Vision, Ingénierie, conception, adaptation électronique, assemblage ( https://onairshop.fr   info@onairvision.fr )
  • Pauline Taboury, Architecte ( https://paulinetaboury.com/ )
  • Fanny Tama-Lepetit,Ebéniste ( https://www.fannytamalepetit.com/ )
  • SARL Pourquié , Créateur sur métal ( https://www.pourquie-metallerie.fr/ )
  • Christian Budendorf CERES AUDIO, transformateurs LUNDAHL et conseils ( www.ceresaudio.fr )
  • Société Marquage Moderne, Signalétique ( https://www.marquage-moderne.fr )
  • Société Okatron, accessoires ( https://www.okatron.com )
  • Charlène Cognard, Graphiste,Brand Designer ( www.linkedin.com/in/charlene-cognard )

Informations complémentaires

Poids 44 kg
VARIATIONS DISPONIBLES :

SANS TUBE, EL34, KT88, KT150, KT170
